6 GHz analysator for basestasjoner

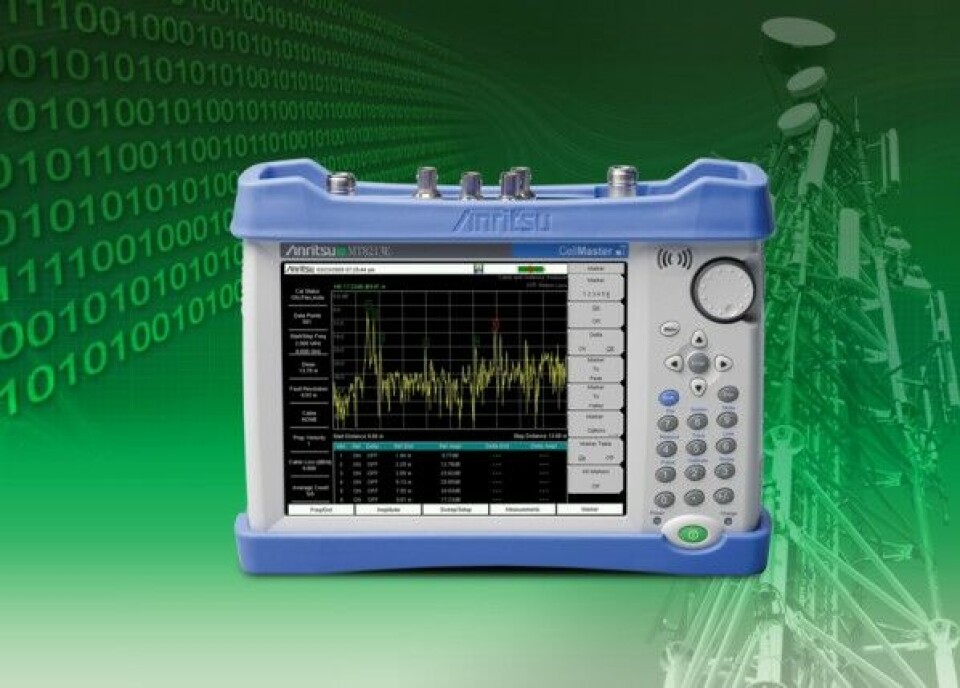

En ny basestasjonsanalysator, Cell Master fra Anritsu, er en hendig sak som både har størrelse og ytelse på sin side.
Denne artikkelen er 2 år eller eldre
Cell Master MT8213E, som er dens fulle navn, har et bredt frekvensområde som gjør at den kan analysere 2G, 3G og 4G nettverk som inkluderer LTE, GSM/EDGE, W-CDMA/HSDPA, WiMAX og CDMA/EV-DO.
Det håndholdte instrumentet har et frekvensområde på 6 GHz og en demodulasjonsbåndbredde på 10 MHz.
Størrelse og vekt (ca 4 kilo) gjør at instrumentet er egnet for teknikere som må teste basestasjoner ute i felt.
På funksjonssiden får man i samme instrument en 6 GHz, toports kabel- og antenneanalysator og en 6 GHz spektrumanalysator, effektmåler, interferensanalysator, kanalskanner og T1, E1 og T1/T3 "backhaul"-analysator.
Kabel og antennetester som kan utføres er RL, VSWR, kabeltap, distanse til feil (DTF), fase og effekt. Sveipehastighet er oppgitt til typisk 1 ms/datapunkt.
I spektrumanalysatormodus kan man måle opptatt båndbredde, kanaleffekt, ACPR og "carrier-to-interference ratio" (C/I). Cell Master MT8213E kan også levere spektrogrammer, signalstyrke, RSSI og signal-ID. Analysatoren har et dynamisk område på >95 dB ved 10 Hz RBW, DANL på -152 dBm ved 10 Hz RBW, og fasestøy på -100 dBc/Hz max ved 10 kHz offset ved 1 GHz.
Instrumentet er utstyrt med to USB-utganger, og er kompatibel med Anritsus Master Software Tools.
