Pusser opp mønsterkortverktøyet

Ifølge David Wiens fra Mentor,  er den nye generasjonen Xpedition bygget opp helt fra bunnen av, for å møte dagens krav til økende kompleksitet, endringer i hvordan designteamene er bygget opp og lokalisert, og ikke minst med tanke på større systemorientering. – Det blir stadig færre rene mønsterkortutleggere, og allerede fra første stund må man se designet i systemsammenheng, med tanke på mekanikk, innkapsling osv., sier han.

Derfor har Mentor lagt inn en rekke hjelpemidler som skal bistå designeren i arbeidet. Ett av disse er hjelpevinduer, som dukker op om du holder markøren over et symbol. Her kan du også finne frem til instruksjonsfilmer, om det trengs.

Ruting får du også assistanse til. Funksjonen ”Sketch router” hjelper deg å rute, men skal gi et lignende resultat som når man ruter manuelt. Ifølge Charles Pfeil i Mentor kan tradisjonelle autorutere ha sine ulemper – bla. har de en tendens til å lage for mange viahull og at lederne blir av ulik lengde, noe som fører til mye opprydding og ekstraarbeid.

Med Sketch router kan man lage en grovskisse av hvor lederne skal gå, og legge inn betingelser for f.eks. viaforbindelser og lengder. Man kan også sette opp regler for å tilpasse lederlengdene i raske, differensielle signaler. Så gjør verktøyet resten.

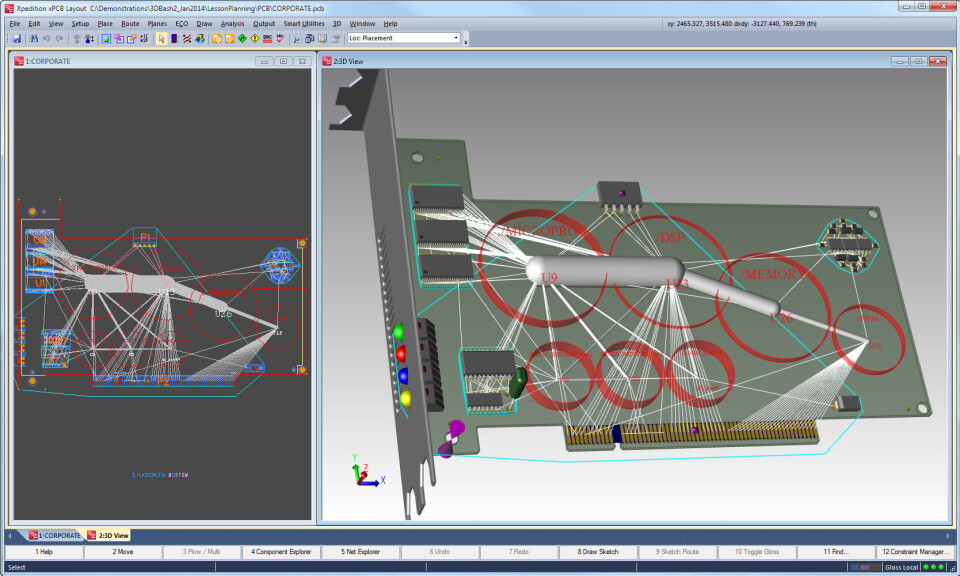

Det kommer også en rekke forbedringer mot den mekaniske verdenen, for å sjekke komponenthøyde og innpassing i kapslinger mm. I tillegg blir det enklere å gjøre 3D-sjekk av kombinasjoner med fleksible og stive mønsterkort.

3D-biblioteket inneholder allerede mer enn tre millioner komponenter, og det legges til omkring 100.000 nye hvert kvartal, ifølge Pfeil. Det er også mulig å legge til egne komponenter.

I løpet av det neste halvåret vil det komme en rekke oppdateringer og forbedringer av Xpedition.
