Lydutviklingskort for Bluetooth LE

Audio DK skal inneholde alt som kreves for at utviklere skal dra nytte av Bluetooth LE Audios lydkvalitet, lave strømforbruk og trådløse stereoforbedringer, heter det i en pressemelding fra selskapet.

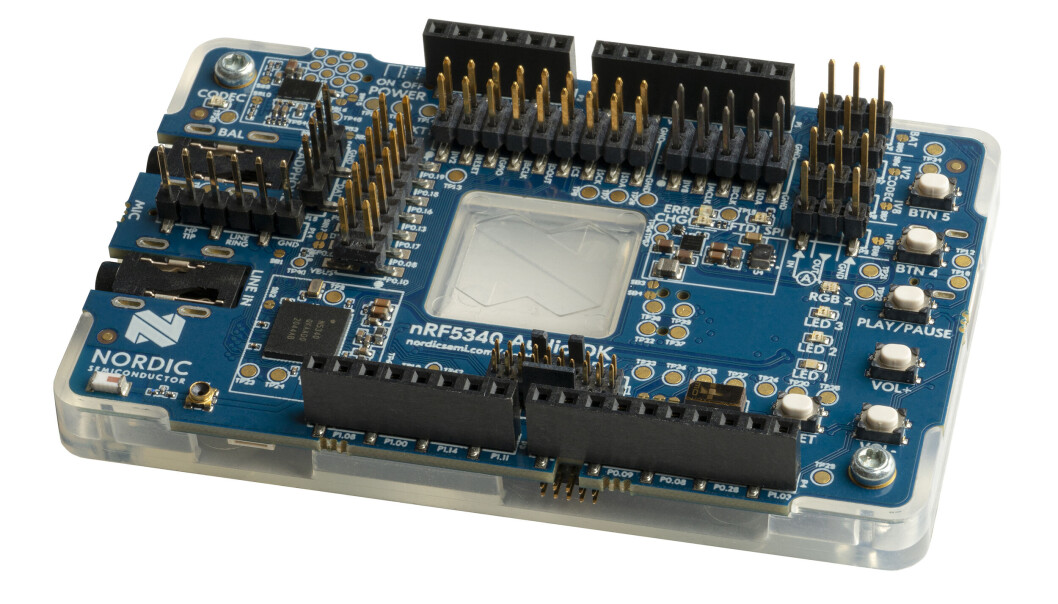

Nordic Semiconductor lanserer nå sitt nRF5340 Audio Development Kit (DK), en designplattform for rask utvikling av Bluetooth LE Audio-produkter. Audio DK inneholder alt som trengs for å komme i gang med LE Audio-utviklingsprosjekter. Den er basert på Nordics nRF5340 System-on-Chip (SoC), verdens første trådløse SoC med to Arm Cortex -M33-prosessorer.

LE Audio beskrives av Bluetooth Special Interest Group (SIG) som «fremtiden for trådløs lyd». Teknologien er basert på Low Complexity Communications Codec (LC3), en forbedret erstatning for lavkompleksitet sub-band codec (SBC) som brukes av Classic Audio. LC3 sikrer at LE Audio har både forbedret lydkvalitet og bedre batterilevetid enn Classic Audio i alle brukstilfeller. Omfattende lyttetester har vist at lydkvaliteten til LC3 ved alle samplingsfrekvenser overskrider den til SBC ved samme samplingsfrekvens og gir tilsvarende eller bedre lydkvalitet ved halvparten av den trådløse datahastigheten. Denne lavere datahastigheten er en nøkkelfaktor for å minimere strømforbruket til LE Audio-produkter. LE Audio bringer også ekte trådløs stereo (TWS) og andre nye funksjoner til trådløs lyd, inkludert lyddeling.

nRF5340 Audio DK gjør det enkelt å ta fatt på LE Audio-prosjekter. Den er svært konfigurerbar og lar den fungere som en USB-dongle for å sende og motta lyddata fra en PC, et hodesett eller en TWS-øreplugg. (De fleste brukstilfeller krever to eller flere nRF5340 DKer.)

Utviklingskortet inkluderer to 3,5 mm lydkontakter for analog «inn» og hodetelefon «ut»; fem brukerprogrammerbare knapper og lysdioder; en SD-kortholder for ekstra lagring; en SEGGER J-Link debugger for programmering og feilsøking, og kontakter for å få tilgang til analoge/digitale grensesnitt og GPIOer. DK drives vanligvis via USB, men har også en batterikontakt for et Li-ion/Li-Po-batteri. Strømforbruket kan måles på kortet og ved å bruke de dedikerte strømmålepinnene og Nordics Power Profiler Kit II eller annet strømmåleutstyr.

nRF5340 SoC i hjertet av Audio DK kombinerer en høyytelses applikasjonsprosessor med en fullt programmerbar nettverksprosessor med ultralav effekt. Den doble kjernearkitekturen muliggjør optimal strømeffektivitet med høy ytelse. 128 MHz Arm Cortex-M33-applikasjonsprosessoren (med 1 MB Flash og 512 KB RAM) er ideell for håndtering av tilpassede applikasjoner og lydkodeker som LC3. 64 MHz Arm Cortex-M33 nettverksprosessor (med 256 KB Flash og 64 KB RAM) er strømoptimalisert for å kjøre Nordics Bluetooth LE Audio RF-protokollprogramvare. nRF Connect SDK, utviklingsplattformen for nRF5340 SoC, har kortstøtte for nRF5340 Audio DK og støtter LE Audio, Bluetooth LE, Thread og andre applikasjoner.

I tillegg til nRF5340 SoC, har Audio DK Nordics nPM1100 strømstyrings-IC (PMIC), og Cirrus Logics CS47L63 Audio digital signalprosessor (DSP). PMIC har en svært effektiv konfigurerbar buck-regulator og en integrert batterilader med en ladestrøm på opptil 400mA. nPM1100s ekstremt lille formfaktor gjør den til en ideell PMIC for plassbegrensede applikasjoner som TWS ørepropper. CS47L63s høyytelses DAC- og differensialutgangsdriver er optimalisert for direkte tilkobling til en ekstern hodetelefonbelastning. Den passer til øreplugger med kun mono og direkte høyttalerutgang.

nRF5340 Audio DK er nå tilgjengelig fra Nordics distribusjonspartnere. Den er priset til 169 dollar.
