Senker inngangsprisen
Tektronix med flere nyheter i 4000-serien oscilloskop, som får lavere båndbredder og lavere startpris i alle 3 kategoriene.
Denne artikkelen er 2 år eller eldre
De tre kategoriene omfatter skoptypene digital phosphor (analog DPO), MSO (mixed signal) og MDO (mixed domain).
DPO4000 og MSO4000 seriene utvides med hver sin 100MHz 4 kanals modell i tillegg til dagens modeller med båndbredder 350MHz, 500MHz og 1GHz. Alle funksjonene som har gjort 4000-serien populær er beholdt også på denne serien med stor 10,4’ XGA fargeskjerm, 20M minne pr. kanal, 2,5GS/s punkthastighet, TPP0500 500MHz prober med 3,9pF last samt en rekke andre funksjoner som denne klassen tilbyr.

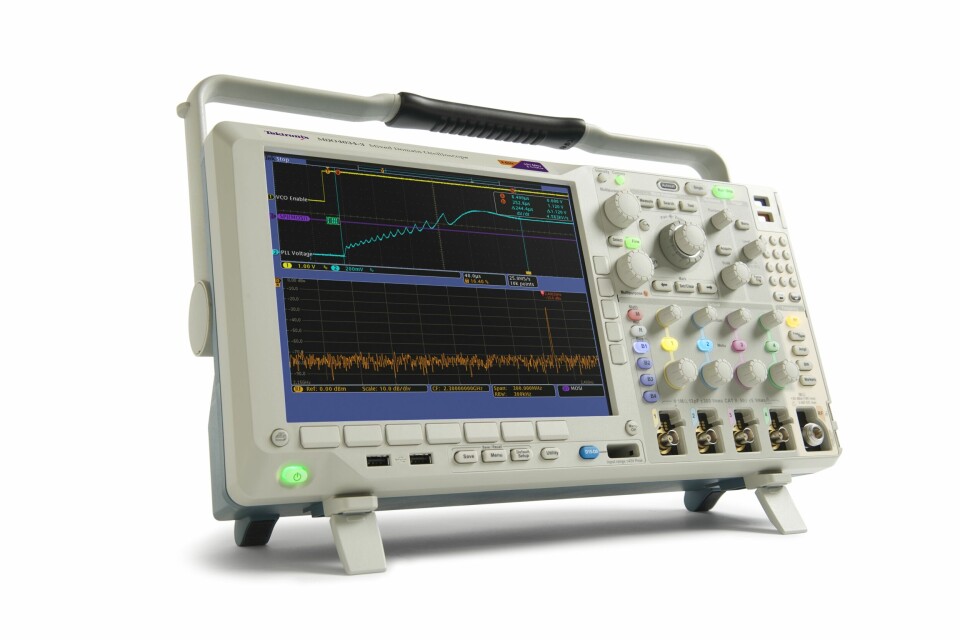

MDO4000 serien Mixed Domain Oscilloskop ble introdusert i markedet for et drøyt år siden. Med denne serien implementerte Tektronix en spektrumanalysator med gode spesifikasjoner i oscilloskopet. Spektrumanalysatordelen leveres med 3 eller 6 GHz og oscilloskopdelen med 500MHz eller 1GHz båndbredder. I tillegg har MDO4000 serien 16 digitale kanaler.
Nytt er at Tektronix nå tilbyr 2 nye modeller med lavere båndbredde på de analoge kanalene. Dette gjør at inngangsprisen til MDO4000 serien reduseres kraftig. Mange av dagens design har ikke behov for høye båndbredder for analoge målinger, men de kan likevel inneholde trådløs kommunikasjon som krever en spektrumanalysator i testoppsettet. Med dagens to nye modeller kan man i tillegg til 500MHz eller 1GHz analog båndbredde også velge 4 analoge kanaler med enten 100MHz eller 350MHz båndbredder. RF delen (spektrum analysatoren) i disse modellene har 3GHz båndbredde via egen N-konnektor.
TPA-N-PRE er en liten, men viktig nyhet for MDO4000 serien. Dette er en forforsterker som settes direkte på N-konnektoren på spektrumanalysator inngangen for måling på svært lave nivåer. Den gir 12dB nominell forsterkning over 9kHz til 6GHz frekvensområde og senker støyterskelen for inngangen uten å ødelegge det dynamiske området. Utgangen på forforsterkeren er via SMA konnektor.
En annen funksjon er SignalVu-PC programvare for vektoranalyse, som flytter analysering av signaler fra oscilloskop eller spektrumanalysator over på PC-en. Det vil si at man kan frigjøre seg fra oscilloskopet og gjøre analysen på sin egen PC (offline) og frigjøre instrumentet.
