Råskinn av en vektorsignalanalysator
Agilent har lansert en PXIe vektorsignalanalysator på 27 GHz som i følge selskapet er verdens raskeste. Et sveip med en oppløsningsbåndbredde på 10 kHz over hele frekvensområdet fra 9 kHz til 27 GHz bruker mindre enn ett sekund.
Denne artikkelen er 2 år eller eldre
Hastigheten til den nye M9393A vektorsignalalysator er det, i følge Agilent, ingen andre som klarer.

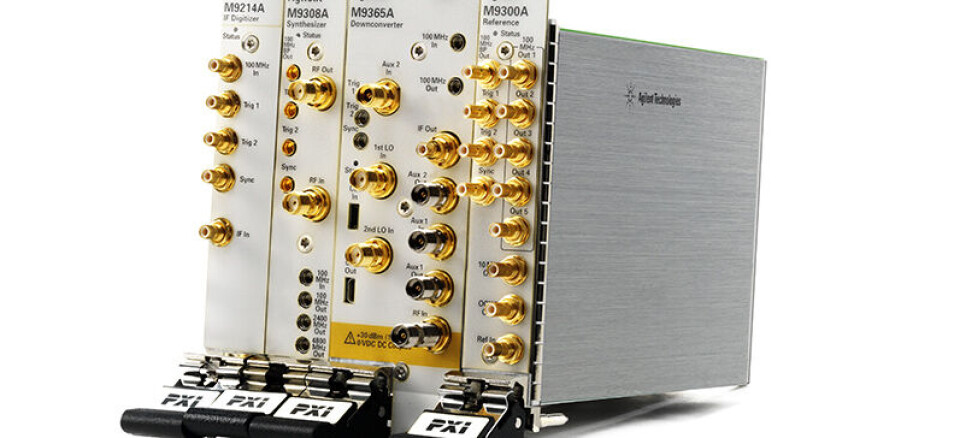

Instrumentet opptar fem kortplasser i et PXIe-chassi og består av tre deler, signalkilde (M9308A), ned-omformer (M9365A) og digitaliserer for mellomfrekvenser (M9214A).
Frekvensområdene er fra 9 kHz til 8,4 GHz, 14 GHz, 18 GHz eller 27 GHz. Analysebåndbreddene er 40-, 100 eller 160 MHz.
Absolutt amplitudenøyaktighet er ±15 dB og gjennomsnittlig støynivå er -160 dBm. Med forforsterker og +30 dBm tredjeordens intermodolasjon skjer frekvensskifte på under 150 mikrosekunder.
Minnestørrelser er tilgjengelig med 128, 512 eller 1024 Msampler. I tillegg finnes en avtagbar, flashbasert lager på 240 Gbyte.
Mer info hos Agilent kan finnes her.
