Lommeoscilloskop på 200 MHz
Nå kommer Pico Technology med en ny serie meget kompakte, portable 200 MHz oscilloskop.
Denne artikkelen er 2 år eller eldre

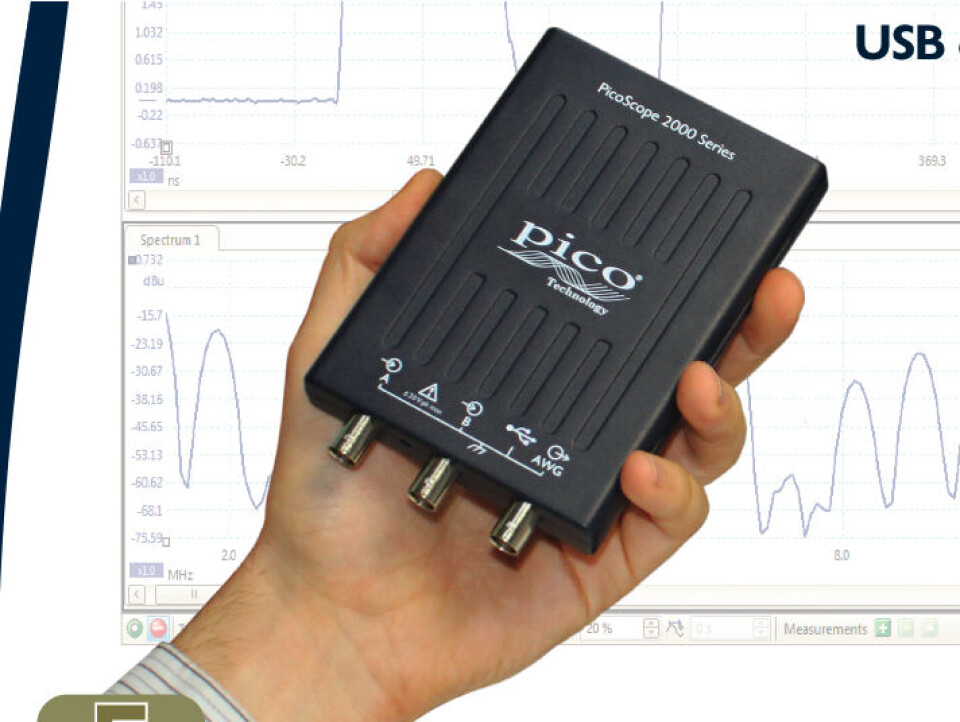

Pico Technology lanserte nylig en ny serie oscilloskop, PicoScope 2000A, som kan sies å være i «lommeformat», med en størrelse som et norsk pass og en høyde på 19mm.
De koples til og får strøm via en USB-port, tilber båndbredder på opp til 200MHz og er utstyrt med en arbitrary bølgeformgenerator, men skal samtidig være nesten 80% mindre enn den tidligere generasjon PicoScopes.
Skopet har enmaksimal samplingshastighet på 1 GS/s, justerbart analog offset over hele inngangsområdet samt høyhastighets USB-streaming på opp til 1 MS/s til oppsamling av signaler på opp til 100 millioner samples.
Den innebygde signalkilden kan fungere som en konvensjonell signalgenerator (sinus-, firkant- og trekant-kurve m.fl.) med programmerbart sweep eller som en komplett 12-bit 20 MS/s arbitrary bølgeformgenerator.
Disse tokanals-oscilloskopene har på tross av sin størrelse fått plass til en rekke funksjoner, som FFT-spektrumanalysator, opp til 48K segmentert minne til hurtig dataregistrering, kanaler til matematisk behandling, automatiske målinger, avansert digital trigging, masketest og seriell dekoding (CAN-bus, LIN-bus, FlexRay, SPI, I2C, I2S, UART).
Det er mulig å få med en kostnadsfri SDK med eksempelkode, slik at man kan utvikle egne applikasjoner i programmeringsspråk som C, Microsoft Visual Basic, National Instruments LabVIEW og MathWorks MATLAB.
