Kombinerer kraft og presisjon

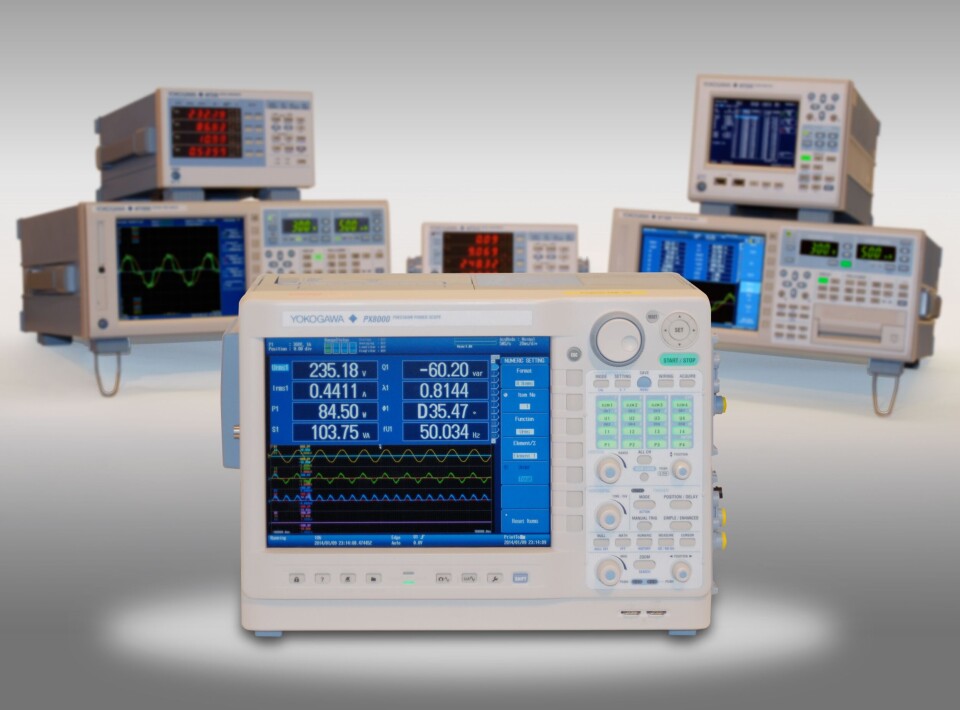

Yokogawa lanserer nå sine første produkter av typen «Precision Power Scope», i form av PX8000-serien.

Enkelt fortalt tar PX8000 oscilloskop-grensesnittets tidsbaserte måling til effektmålingsverdenen.  Det kan fange opp spennings- og strømbølgeformer presist, og åpner for bruksområder og løsninger innen mange nye strømmålingsproblemer.

Det nye instrumentet har 12-bits oppløsning med 100 MS/s sampling og 20 MHz båndbredde . Dette betyr at PX8000 kan benyttes for nøyaktig måling av en spenningsomformers pulsformer, som deretter kan brukes til å finjustere omformerens effektivitet. Et utvalg av inngangsmoduler dekker spennings-, strøm- og sensormålinger ved spenninger opp til 1000V RMS og strøm opptil 5A RMS ( høyere verdier er mulig med eksterne sensorer ), med nøyaktighet ned til +/- 0,1 %.
For å evaluere trefase elektriske systemer, er tre innganger for strømmålinger nødvendig. PX8000 har hele fire innganger som gjør det mulig for samtidig opptak og visning av spenning og strøm på tvers av alle tre faser.

Instrumentet kan utføre samtidig multiplikasjon av spenning og strøm for å vise effekten i sanntid, med støtte for både transientmålinger (standard) og de numeriske gjennomsnittsverdier i testperioden. Opp til 16 forskjellige bølgeformer - inkludert spenning , strøm og effekt - kan vises side om side , noe som gir ingeniører direkte øyeblikksbilder av systemenes ytelse.



PX8000 er basert på Yokogawas IsoPRO-teknologi som skal gi maksimale isolasjonsegenskaper på de høyeste hastighetene. Kjerneteknologien for IsoPRO, designet spesielt for energisparende applikasjoner, skal gi den ytelsen som trengs for å evaluere høyeffektive invertere, høye strømmer og høye frekvenser, opplyses det.
