Enklere hverdag for skopbrukere

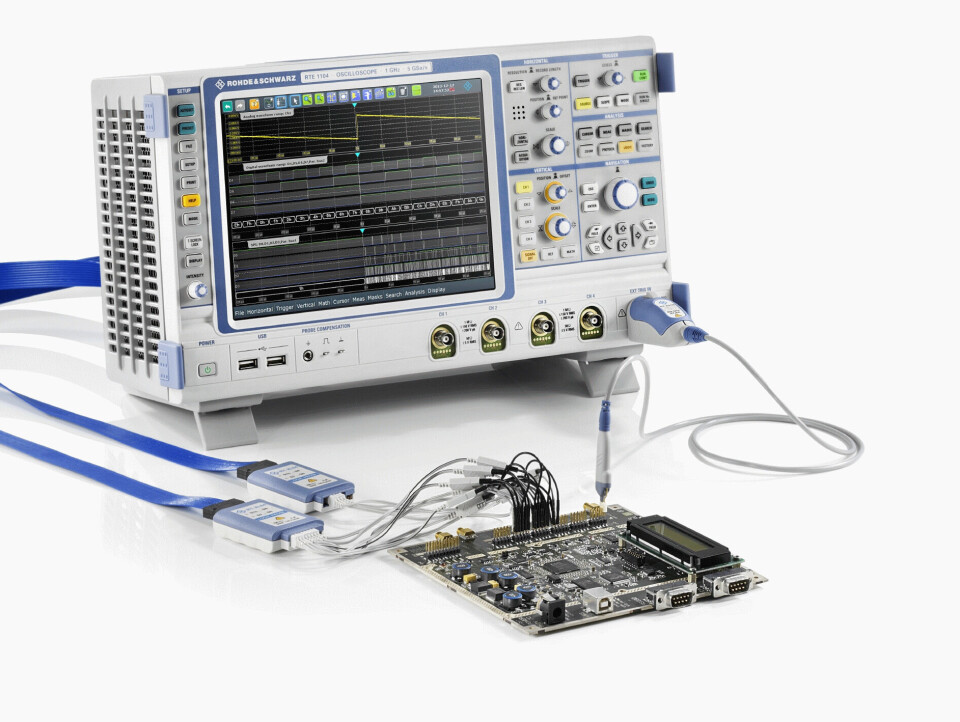

De digitale R&S RTE oscilloskopene skal tilby raske og pålitelige løsninger for hverdagsoppgavene innen test og måling, fra innvevd elektronikkutvikling til analyse av kraftelektronikk og debugging generelt.

I tillegg gir høy sampling- og datainnsamlingshastighet og mange analyseverktøy flere muligheter for brukeren. Kombinert med brukervennlig berøringsskjerm skal indstrumentet være enkelt i bruk.

De nye RTE-skopene kommer med båndbredde fra 200 MHz til 1 GHz. En datainnsamlingshastighet på mer en en million bølgeformer i sekundet skal bidra til å finne signalfeil hurtig. Et nesten jitterfritt digitalt triggersystem betyr høy nøyaktighet og presise resultater.

A/D-omformeren med mer enn sju effektive bits (ENOB) skal bidra til å bortimot eliminere signaldistorsjon.

Med en samplinghastighet på Gsampler per sekund og maksimal minnedybde på 50 Msampler per kanal, skal oscilloskopet kunne lagre lange signalsekvenser med høy nøyaktighet, f.eks. under analyse av datapakker i serieprotokoller som I2C og CAN.

Høy målehastighet er  nyttig i mange applikasjoner, som f.eks. masketester. FFT-funksjonen gir spektrumanalysator-lignende ytelse som kan brukes til å finne sporadiske signaler. Dette skal også gjøre instrumentet egnet til å gjøre EMI debugging under produktutviklingen.

Med en høyoppløsnings 10.4 tommer XGA berøringsskjerm er det lagt opp til lettforståelig anvendelse, der brukeren kun trenger å stryke over skjermen for å få tilgang til lagrede instrumentoppsett. Og de kan enkelt «dra og slippe» bølgeformer for å plassere dem på skjermen.  Sanntids miniatyrbilder av signalene langs kanten av skjermen gjør brukerne i stand til å ha et overblikk over hva som skjer.

Skopene kommer med to eller fire kanaler, og med båndbredder på 200 MHz, 350 MHz, 500 MHz eller 1 GHz
