Ny generasjon SMU-instrumenter fra Keithley

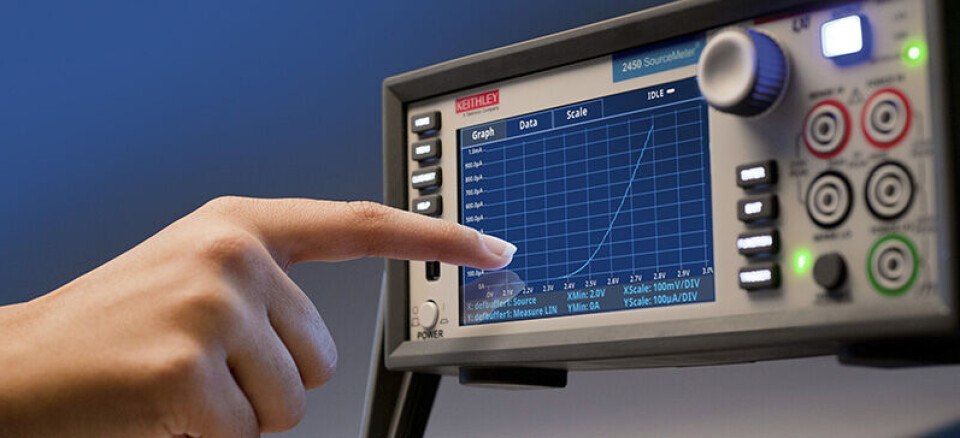

Keithley Instruments lanserer et nytt Source Measure Unit (SMU)-instrument med kapasitiv berøringsskjerm og grafisk brukergrensesnitt. Instrumentet kombinerer en berøringsskjerm med ikonbasert styring, slik at selv uerfarne SMU/SourceMeter brukere kan dra nytte av det nye brukervennlige grensesnittet for å lære seg bruken hurtigere, samt jobbe og utvikle sine applikasjoner enklere, heter det i en pressemelding fra distributøren, Nortelco Electronics.

Modell 2450 er Keithleys nyeste generation av SMU instrumenter, som innebærer en fundamental endring i måten brukere tilnærmer seg en test og måleapplikasjon på.  Denne teknologien bygger på selskapets innovative “Touch, Test, Invent” designfilosofi.

Keithley 2450 har en rekke forenklede funksjoner, som hjelper brukeren til å få resultater hurtigere. Blant annet «Quickset»-funksjoner, som gir nær et ferdig oppsett for kjente måleoppgaver, hjelpefunksjoner og grafiske funksjoner.

Instrumentet bygger på det beste fra 2400-serien SourceMetere og den nyere 2600-serien. Med 2450 får man både funksjonaliteten i en spenningskilde, en sann strømforsyning kombinert med 6 ½ siffer multimeter, elektronisk last og triggerkontroller.

Noen av funksjonene:

• Fullfarge, 5” berøringsskjerm:Fullfarget displayet og store tydelige karakterer på skjermen øker lesbarheten. En enkel, ikonbasert menystruktur gjør at man kan nå ethvert måleoppsett i «measurement set-up» panelet med ett trykk på funksjonen/knappen.
• Utvidede måleområder med lavstrøm ytelse:De nye lavstrøms- (100nA, 10nA) og spenningsområdene (20mV) eliminerer behovet for et separat lavnivådsystem på benken. Bakpanelet har triax tilkoblinger.
• Innebygde kontekstsensitive hjelpefunksjoner:Hjelpeinformasjon finnes der man behøver den på berøringsskjermen og eliminerer i stor grad behovet for å lese brukermanualen.
• Logging av feil og forekomster:Berøringsskjermen viser feilmeldinger og er et verktøy for å forenkle diagnostiseringen av feil.
• Quick Start programvare:Dette er et “ikke-programmeringsverktøy” i form av programvare for instrumentstyring og fangst av grafiske data med presentasjon i løpet av få minutter. For mer kompleks analyse kan dataene lagres for eksport til Microsoft Excel eller andre programmiljøer.

Systemnivå:

• Innebygd Test Script Processor (TSP):En innebygd Testskriptprosessor implementerer komplette testprogrammer i instrumentets minne for å gi økt testhastighet ved eliminering av GPIB trafikk.
• TSP-Link inter-unit kommunikasjonsbus:I motsetning til brukere av faste oppsett i et chassis, er ikke 2450 brukere begrenset av strømforbruk eller antall kanaler I systemet.TSP-Link tilkoblingen støtter systemutvidelse med flere 2450 enheter eller andre TSP baserte instrumenter, som kan være Keithley serie 2600B SMU instrumenter eller modell 3706A Switch/Multimeter. Opptil 32 enheter av 2450 eller andre kan linkes for flerpunkts målinger eller parallel test av flere kanaler samtidig, under ledelse av én styrende enhet som fungerer som TSP kontroller.
• Modell 2400 modus:I tillegg til sitt eget SCPI modus, kan modell 2450 kjøres i 2400-modus, som medfører at alle programsystemer for 2400, vil fungere med den nye 2450 modellen direkte.
• PC tilkobling og automatisering:Med triax-tilkoblinger på bakpanelet,flere kommunikasjonsgrensesnitt (GPIB, USB 2.0 og LXI/Ethernet), 9-pins D-sub digital I/O port (forinterne/eksterne triggersignaler og styring av «handler» eller lignende), instrument interlock-styring ogTSP-Link-tilkoblinger, skal konfigurasjonen for styring og synkronisering i automatiske testoppsett fornekles.
