Utvider omformerserie

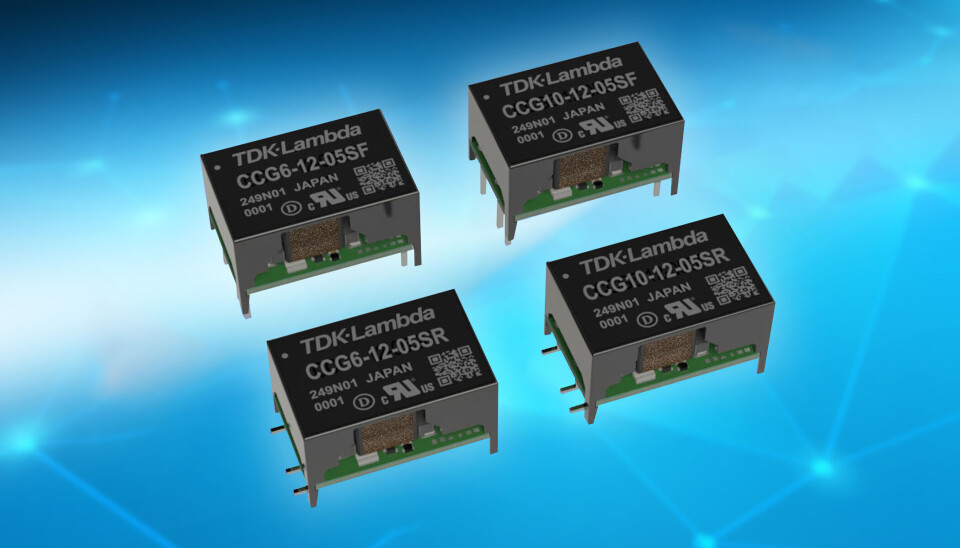

Nye 6W og 10W-modeller til TDK-Lambda CCG-serien av DC-DC-omformere, kommer i versjoner for hull- eller overflatemontering. Dette utvider CCG-serien til å dekke 1,5W til 30W. I tillegg til batteridrevet utstyr inkluderer applikasjoner prosesskontroll, datakommunikasjon, telekommunikasjon og test- og målerelaterte produkter.

Seriene CCG6 (6W) og CCG10 (10W) er tilgjengelige med utgangsspenninger på 3,3, 5, 12, 15, ±12 eller ±15V med muligheten til å betjene de doble modellene for å gi en enkelt 24 eller 30V utgang. Alle spennings- og utgangseffektkombinasjoner kan operere fra enten en 4,5 til 18V, 9 til 36V eller 18 til 76Vdc inngang, og gir ytterligere 36 utgangsspennings- og strømmodeller til CCG-produktfamilien.

Ved å bruke trimterminalen kan enkeltutgangsmodellene justeres med -5 % til +10 % av den nominelle utgangsspenningen for ikke-standardinnstillinger eller for å kompensere for spenningsfall. Alle modellene er beskyttet mot en overstrømstilstand og har en inngang til utgangsisolasjonsspenning på 1500 Vdc. Den eksterne av/på-funksjonen kan brukes til å slå av utgangen, eller alternativt plassere DC-DC-omformere i standby-modus, redusere inngangsstrømforbruket til typisk <0,1W, for å forlenge batterilevetiden når de brukes i bærbart utstyr.

CCG6 og CCG10 deler et felles fotavtrykk på 19 mm x 12,4 mm (lengde x bredde) med en høyde på 11,5 mm for det hullmontering og 11,8 mm for modellene for overflatemontering. Plastkapslingen inneholder ingen innkapslingsmiddel, og unngår kvalitetsrisiko forbundet med silikonmasser under bølgelodding.

Driftstemperaturområdet for CCG6 er fra -40 opp til +95°C og -40 opp til +90°C for CCG10 ved bruk av konveksjon eller tvungen luftkjøling. Sikkerhetssertifisering inkluderer IEC/UL/CSA/EN 62368-1 med CE- og UKCA-merker i henhold til lavspennings- og RoHS-direktivene.
