Plassbesparende ultralydtranceiver
Maxim Integrated lanserer en lavstøy ultralydtransceiver som krever 40 prosent mindre plass på kortet og erstatter «tusenvis» av diskrete komponenter i et standard ultralydsystem.
Denne artikkelen er 2 år eller eldre
I følge Maxim Integrated er den høyintegrerte MAX2082 oktal ultralydtranceiver den eneste på markedet akkurat nå. Begrunnelsen er at den erstatter tusenvis av diskrete komponenter i et hvilket som helst ultralydsystem. I tillegg reduseres plassbehovet med 40 prosent og den skal også bruke 30 prosent mindre strøm enn en konvensjonell arkitektur.

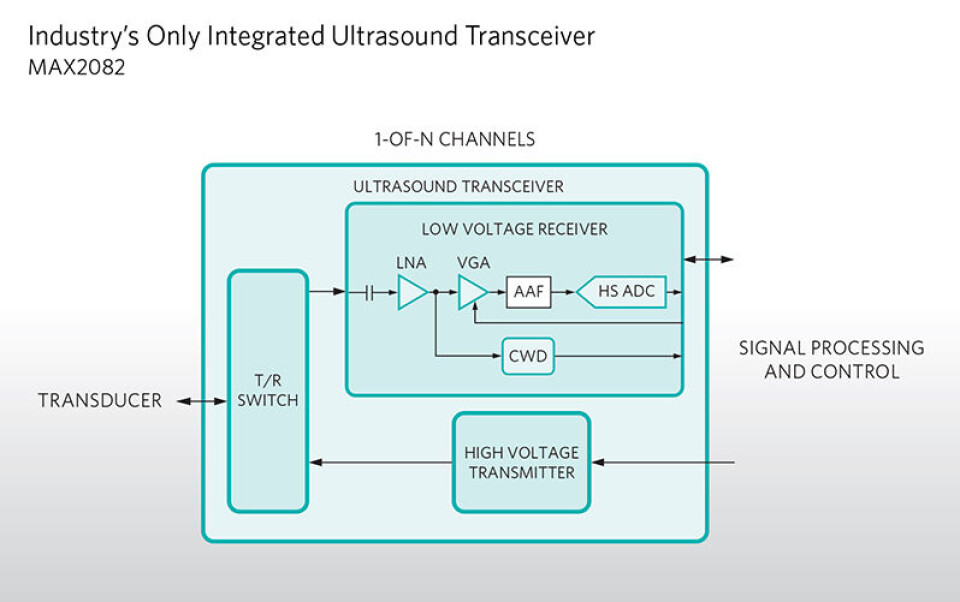

Tranceiveren integrerer 8 kanaler med 3-nivå 200V pulsgivere og T/R-svitsjer, en oktal ADC, oktal LNA og oktal VGA, CW-miksere, anti-aliasfiltre og koplingskondesatorer i en pakke som krever mindre enn 10 kvadrattommer. Dette er 40 prosent mindre enn dagens løsninger og passer spesielt i bærbare ultralydsystemer.
I tradisjonelle systemer er det drøyt ni komponenter i T/R-svitsjen alene, for hver av opp til 128 kanaler.
Systemfølsomheten og bildekvaliteten skal være ivaretatt med det de kaller ultralav støyverdi (2.8 dB ved RIN = RS = 200Ω) og en mottaker med høyt dynamisk område (76 dBFS SNR ved fIN = 5 MHz og båndbredde på 2 MHz).
Integrasjonen består blant annet i at fem separate blokker er integrert i én krets.
Den nye tranceiveren leveres i en 10 mm x 26 mm BGA-pakke, med et driftstemperaturområde på 0°C til +70°C
