Nøyaktig kraftovervåkning
Microchip kommer med en kraftovervåkningskrets som skal ha svært nøyaktig sanntidsovervåkning av vekselspenning. Dessuten behøver den minimalt med fastvareutvikling.
Denne artikkelen er 2 år eller eldre
Den nye kretsen er oppgitt til å ha en sanntidsovervåkning av AC-spenning med en feilrate på 0,1 prosent over et dynamisk område på 4000:1.

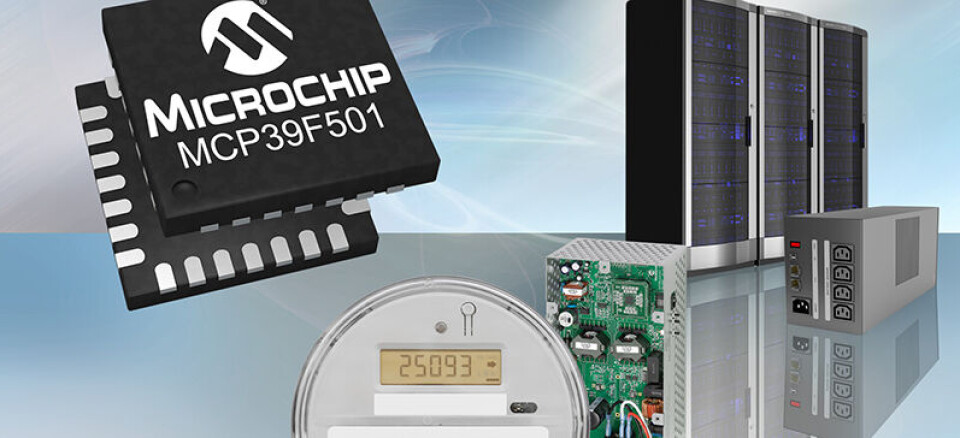

MCP39F501 er en integrert, enkeltfase kraftovervåkningskrets med to 24-bit sigma-delta analog/digtal-omformere, en 16-bit regnemotor, EEPROM og to-tråds grensesnitt.
Mye av kluet med kretsen er at det er mulig å legge til kraftovervåkning i applikasjoner med minimal fastvare (firmware)-utvikling. Områder de ser den blir brukt i er kraftkrevende applikasjoner som datasentra, belysnings- og oppvarmingssystemer, industrielt utstyr og forbrukerutstyr.
Innebygde beregninger/kalkulasjoner inkluderer aktiv, reaktiv og tilsynelatende kraft, RMS strøm og -spenning, linjefrekvens, kraftfaktor i tillegg til programmerbar hendelsesvarsling.
Driftstemperaturområdet er -40°C til +125°C. Den nye kretsen støttes av MCP39F501 demokort som vil være tilgjengelig i midten av februar. Kapslingen er en 28-pinners, 5 x 5mm QFN.
