Lanserer induktiv dataomformer
Texas Instruments hevder å ha oppfunnet en ny type omformer, når de nå lanserer markedets første induktive dataomformer.
Denne artikkelen er 2 år eller eldre
Du kan like godt venne deg til det nye begrepet: induktans-til-digital omformer (LDC), som Texas Instruments nå har introdusert.
Denne nye dataomformertypen benytter spoler og fjærer som induktive sensorer, som skal kunne gi høyere oppløsning, bedre pålitelighet og større fleksibilitet enn eksisterende sensorløsninger. Kostnaden skal også være redusert.
Teknologien er tenkt anvendt som en kontaktfri føler for å måle posisjon, bevegelse, eller sammensetning av et metall eller et ledende mål. Man kan også detektere sammentrykning, utvidelse eller vridning av en fjær.
Dette betyr at komponenten kan erstatte mekaniske trykknapper og sensorer basert på kapasitiv teknikk, ultralyd, optikk eller Hall-element.
– LDC teknologien gjør utviklere i stand til å lage sensorer ved hjelp av rimelige og tilgjengelige mønsterkort-ledere eller metallfjærer. Inkludert ledende blekk. LDCer gir følsomme målinger av ethvert metall eller leder – inkludert menneskekroppen, sier Dave Heacock, direktør for TI Silicon Valley Analog. – Dette er en ny plattform som kan gjøre det mulig å utvikle banebrytende løsninger for utfordrende systemproblemer. Det blir spennende å følge med på, legger han til.

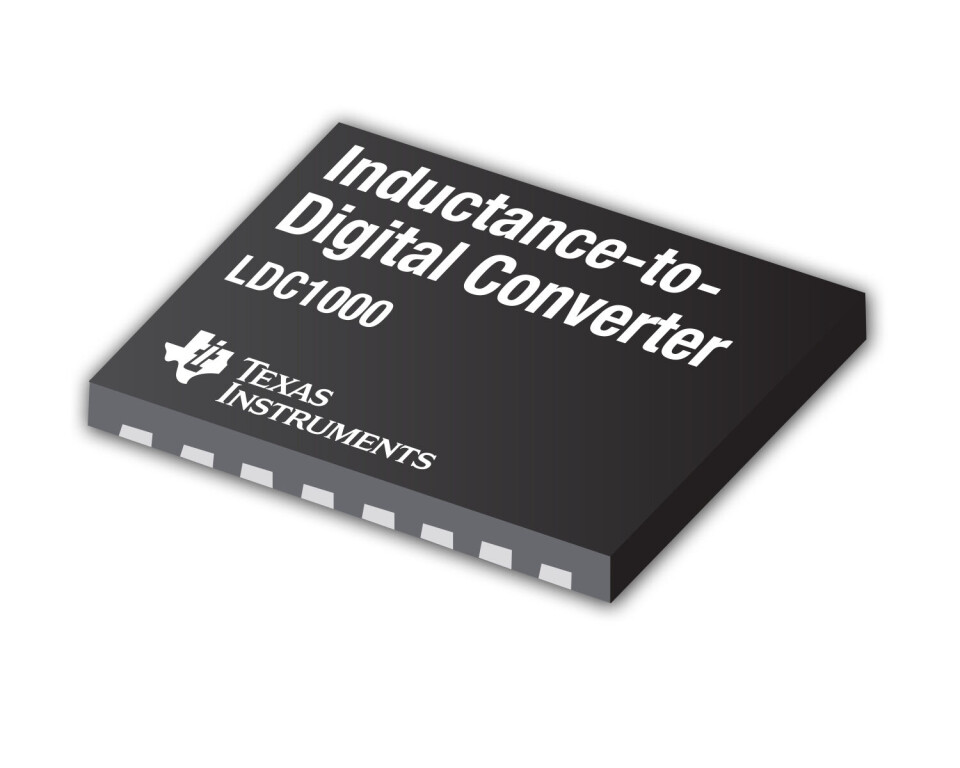

Første produkt ut er LDC1000. Den inneholder en oscillator med forsterker, en nivådetektor for å finne resonnanspunkter, en frekvensstegteller og et SPI-grensesnitt. Mye av innholdet i kretsen er fortsatt hemmelig.
Komponenten kan lage en oscillasjonsfrekvens på mellom 5 kHz og 5 MHz. Den eksterne følerspolen og anvendelsen avgjør valg av frekvens. Spolen som brukes kan ha en diameter fra noen millimeter og opp til en meter, og på det meste kan avstanden mellom brikken og spolen være opp til en meter.
Når en vekselstrøm flyter gjennom spolen som nærmer seg et ledende objekt induseres en strøm i dette. LD-omformeren detekterer så både et energitap og en induktans, med svært høy nøyaktighet.
En LD-omformer i kombinasjon med en spole kan måle avstand. En løsning med to spoler kan angi vinkler. En løsning med tre spoler kan gi absolutt posisjon, og kan erstatte mange av dagens mekaniske løsninger.
Den første komponenten i serien kan foreløpig bare koples til en spole. Strømtrekk under normal drift er oppgitt til 8,5 mW, og 1,25 mW i standbymodus.
Mer om induktans-til-digitalomformere kan du lese her.
