Ladekontroller finner makspunkt
En synkron buck-boost batteriladekontroller for bly- og lithiumbatterier fra Linear Technology finner aktivt maks ladepunkt i solcelleapplikasjoner.
Denne artikkelen er 2 år eller eldre

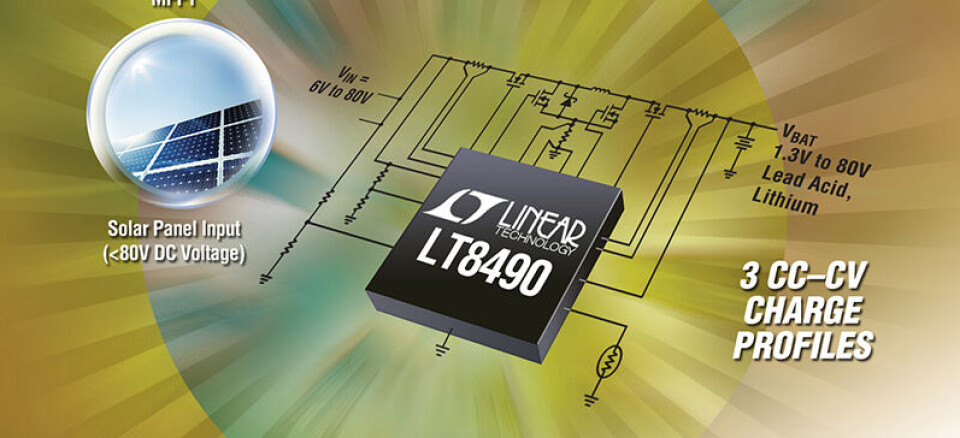

Den nye 80V kontrolleren, LT8490, er en synkron buck-boost ladekontroller med automatisk «maximum power point tracking (MPPT)» og temperaturkompensasjon. Kontrolleren drives av spenninger over, under og lik flytespenningen til det regulerte batteriet.
Det er mulig å velge flere ladeprofiler for konstant strøm og konstant spenning, noe som er ideelt for lading av lithium- eller blysyrebatterier, både forseglet blysyre, gel-celle- og våtcellebatterier. Alle ladetermingeringsalgoritmer er innebygget slik at man slipper tilleggsprogramvare.
Driftspenning ved inngangen er fra 6V til 80V og den kan levere 1,3V til 80V flytspenning ved utgang.
Når det gjelder ladestrøm kan den gå opp til 10A, avhengig av valg av eksterne FET-komponenter.
LT8490 har også automatisk temperaturkompensasjon av ladespenning gjennom å føle en ekstern termistor på batteriet.

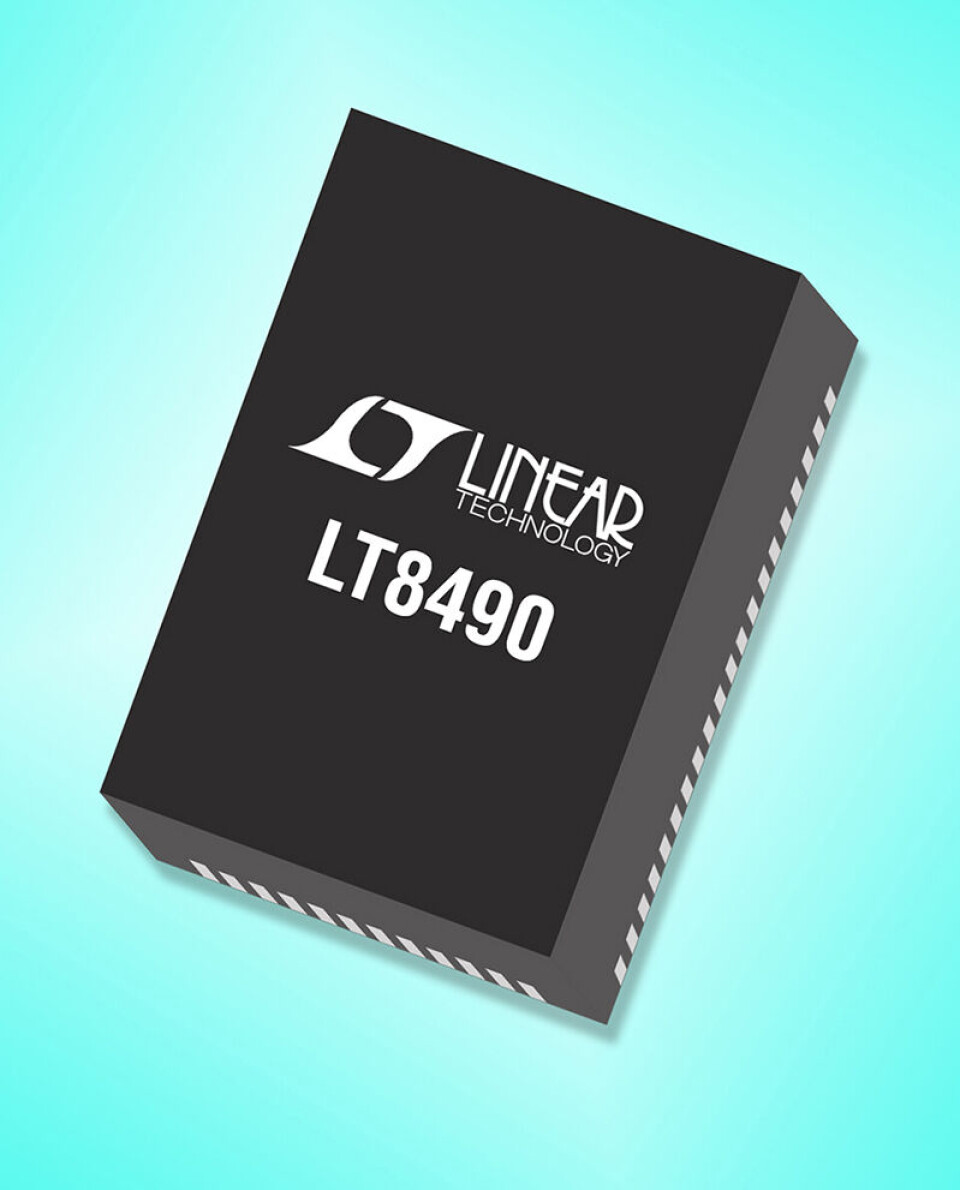

Kontrolleren leveres i en lavprofil, 64-pinner 7mm x 11mm QFN-kapsling. Driftstemperaturområdet er fra -40°C til +125°C
