Effektiv LED-montering
SIPLACE fortsetter å markere seg i det voksende markedet for monteringsteknologi rettet mot lysdiodeprodukter (LED).
Denne artikkelen er 2 år eller eldre
Nå lanserer de nye opsjoner og programvarefunksjoner som skal ivareta dette markedet.
Blant annet skal elektronikkprodusentene bli istand til å montere både dagens og fremtidige generasjoner med bakgrunnsbelyste enheter (BLU) med store arealer med LED, for å kunne møte etterspørselen etter stadig større TVer, PC-skjermer og notebookskjermer.

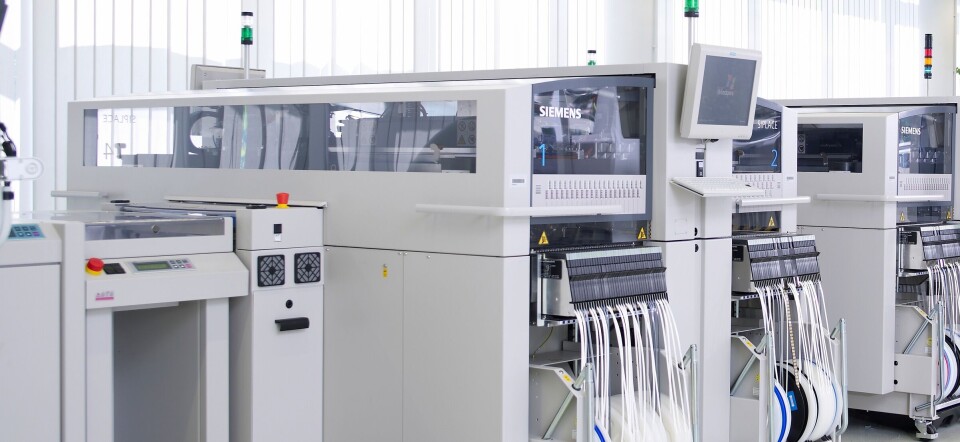

I kombinasjon med de kraftige SIPLACE 20 segment «Collect and Place» hodene og visjonssystemeene i SIPLACE X-Serien, er dagens SIPLACE-maskiner allerede i stand til å plassere mange ulike størrelser av LEDs med dimensjoner opp til 6 x 6 mm fra tape og andre feedermoduler, med høy tetthet og hastighet.
Med bruk av SIPLACE programvare skal elektronikkprodusentene kunne respondere på det økende produktutvalget of hyppige produktendringene i BLU-markedet, gjennom rask endring av plasseringsprogrammer, plasseringsmodus, transportmodus og feedermoduler. I tillegg vil transportbeltene i SIPLACE X-serien maskiner være justerbare, så de kan håndtere kretskort med lengder på opp til 800 mm i fremtiden.
LED bakgrunnsbelysning er etterhvert blitt en standardteknologi for skjermer innen flere markeder, og i følge SIPLACE øker markedet for LED jevnt med omkring 20 prosent årlig.
Foruten selve størrelsen på disse kortene er naturligvis også antall LEDs som skal plasseres også økende (mellom 30 og 80 LED per BLU modul og opptil 17 BLU-moduler per kort). Derfor må både programvare og monteringshoder kunne håndtere dette.
– Mens andre plasseringshoder hele tiden må bevege seg frem og tilbake for å plukke opp komponentene fra et matespor, kan de roterende SIPLACE Collect & Place hodene forbli i plukkeposisjon og bare bevege nozzlene, og dermed oppnå svært høy plasseringshastighet, heter det i en pressemelding fra SIPLACE.
For eksempel kan en SIPLACE X4 utstyrt med fire 20-nozzle SIPLACE SpeedStar plasseringshoder oppnå en sann plasseringshastighet på opptil 90.000 LEDs per time, samtidig som den skal være i stand til å håndtere alle vanlige LED-størrelser – inkludert de større, fremtidige LEDene med dimensjoner på 6 x 6 mm eller 8 x 8 mm.
