Ny standard for FPGA mezzaninkort
Samtec slipper nå den splitter nye ANSI/VITA 57.4-2018 ”FPGA Mezzanine Card Plus Standard”. VITA 57.4, også kalt FMC+, utvider I/O-mulighetene som er definert i ANSI/VITA 57.1 FMC ved å legge til to nye kontakter som muliggjør enda høyere datahastigheter.
Denne artikkelen er 2 år eller eldre
FMC+ moduler utgjør et standardisert mezzaninkort, som ofte brukes i FPGA-baserte utviklingsløsninger og av COTS- (kommersiell hyllevare) produsenter. På grunn av sine egenskaper, som liten formfaktor og brukerdefinerte pinner, ivaretar FMC+ attraktive egenskaper overfor sluttbrukeren, kombinert med modularitet. Foruten å være bakoverkompatibel med FMC mezzaninkort, skal FMC+ også utvide dataytelsen og båndbredden, alt i samme formfaktor som FMC.

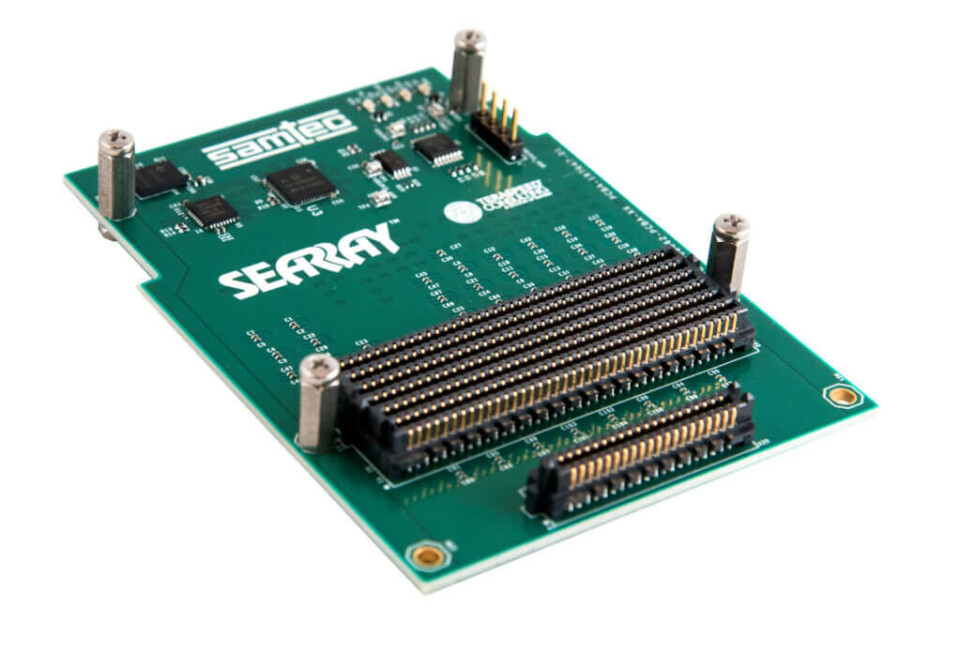

Samtecs vertikale SEARAY-kontakter er implementert i VITA 57.4 standarden, som spesifiserer 8,5 mm og 10 mm stativhøyder. SEARAY skal være i stand til å håndtere hastigheter på opp til 28 Gbps, de har lav isettings-/uttrekkingskraft og tilbyr dessuten loddede ladeterminaler. In tillegg spesifiserer FMC+ standarden også bruk av en ekstra ekspansjonskontakt (High Serial Pin Connector extension, eller HSPCe). Ved å ta i bruk denne ekspansjonskontakten øker det totale pinne antallet med 80 posisjoner, arrangert i en 4 x 20 matrise. Dette gir datahastigheter fra 28 til 32 Gbps over full duplex kanaler.
Den eksanderte expanded SEARAY-kontakten ble valgt basert på god ytelse i VITA 57.1 FMC standarden, samt høyhastighetsmuligheter og robust design.
