Presis magnetisk strømsensor

– Nøyaktig strømmåling er nøkkelen til effektiv, sikker og pålitelig kraftelektronikk, skriver Infineon Technologies AG i en pressemelding, der de som svar på dette lanserer sin XENSIV-familie av magnetiske strømsensorer.

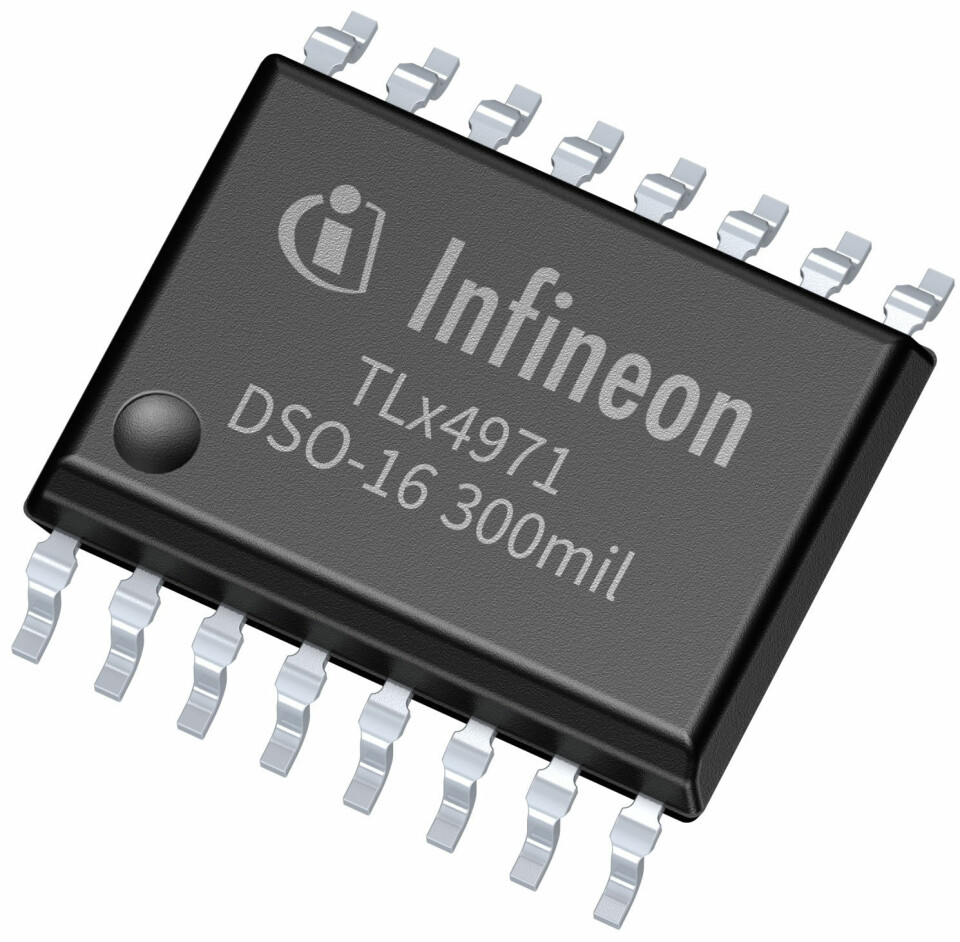

De nye TLE4971/TLI4971-sensorene er plassert i en 300-mil-pakke. Produktene skal tilby den høyeste nøyaktigheten blant magnetiske kjerneløse strømsensorer på markedet, med en total feil på bare 0,7 prosent over temperatur og levetid. Kombinert med egenskapene til 300-mil-pakken, gjør den høye nøyaktigheten dem egnet for kraftomforming i bil- og industriapplikasjoner.

Produktene er tilgjengelige i seks forskjellige forhåndsprogrammerte strømverdier: 16 A, 20 A, 30 A, 35 A, 40 A og 50 A. 300-mil-pakken utfyller Infineons portefølje av 3,3 V strømsensorer. Denne etablerte pakken (som allerede er i bruk for EiceDRIVER) ble spesielt optimalisert for å støtte intern lav motstand, samtidig som den tilbyr både forsterket og grunnleggende isolasjon, samt en krypeavstand og klaring på 8 mm for høyspenningsapplikasjoner.

Sensorene integrerer en strømskinne med en typisk innsettingsmotstand på 550 µΩ for å minimere effekttap. Sensorene støtter toveis måling av AC- og DC-strøm via et analogt grensesnitt. I tillegg tilbyr sensorene to raske overstrømsdeteksjonsutganger for å beskytte strømkretsen.

Den høye målenøyaktigheten til enhetene muliggjøres av deres proprietære temperatur- og spenningskompensasjon. I motsetning til kjernebaserte magnetiske løsninger er sensorene fri for hysterese- og metningseffekter. Differensialfølingsprinsippet skal videre eliminererbehovet for magnetiske kjerner eller skjerming mot spredte felt. Med sin raske overstrømsdeteksjon (OCD) er sensorene også egnet for applikasjoner med bredt-båndgapløsninger som GaN eller SiC. Den integrerte EEPROMen tillater justering av sensorens overstrømsdeteksjonsgrenser og feilfiltre for forskjellige applikasjoner.
