Fem instrumenter i ett
Agilent lanserer en helt ny serie oscilloskop, 4000X serien, som som følger opp tidligere lansering under slagordet «Oscilloscope redefined».
Denne artikkelen er 2 år eller eldre
Så hva er det Agilent har redefinert? Sammenlignet med andre skop i sin klasse byr 4000X serien på både digitalskop i 2 eller 4 kanaler, DSO, og 16 logiske innganger i tillegg. Det leveres i 200-, 350-, 500MHz og 1- og 1,5GHz båndbredder med samplingstid opp til 5GSamples/Sekund. Med logikkfunksjonen har den både logikk og protokollfunksjonalitet.
Med 1 million kurveformsoppdateringer i sekundet og sonetrigger, skal det ikke være mye som ikke kan trigges på.
– Vi lanserer 4000X-serien som 5 instrumenter i ett. Det innbefatter da oscilloskop, logikkanalysator, protokollanalysator, 2 kanals arbitrær funksjonsgenerator og digitalt voltmeter – DVM, forteller Jonny Langmyren hos distributøren 4test AS.

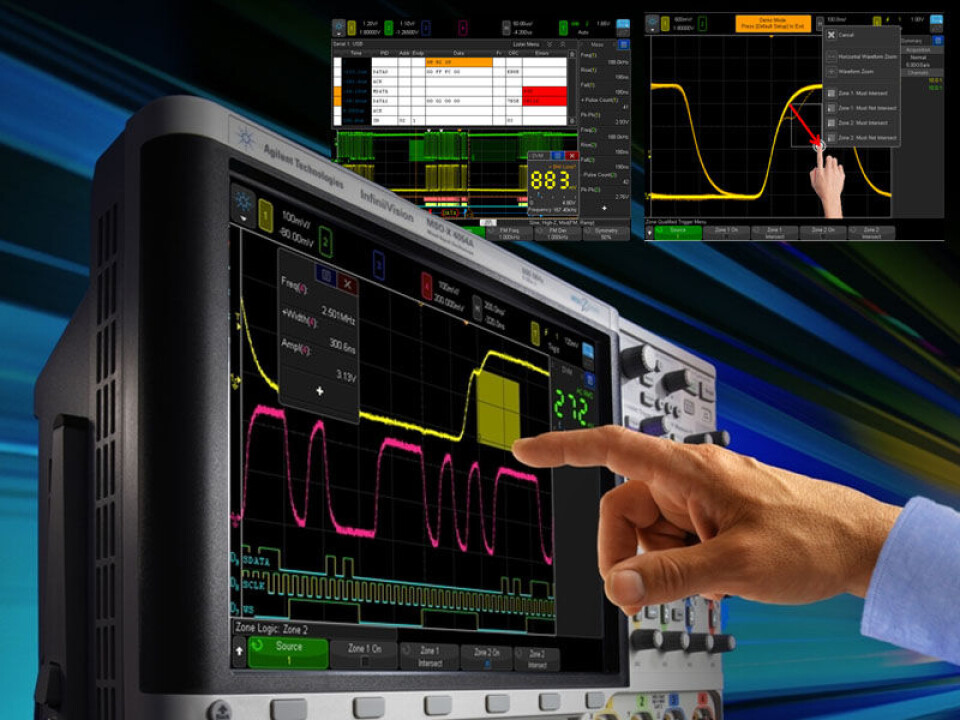

Skopserien kommer med høyoppløselig berøringsskjerm på 12,1 tommer (SVGA), og har et intuitivt brukergrensesnitt.
MegaZoom IV smart minne på 4MPunkter er et stort minne siden det som standard leveres med segmentert minnefunksjon og intelligente triggere som dermed kun tar vare på hendelsene og ikke all inaktivitet derimellom. Et vesentlig større minne er derfor sjeldent nødvendig.
Triggermulighetene er også noe for seg. – Glem alle trælete trigger problemer og valg av oppsett. Så lenge skopet kan se signalet, noe som er høyst sannsynlig med sine 1 million kurve oppdateringer i sekundet (markedets raskeste), så er det bare å bruke fingeren og markere punktene man vil se på og pang så sitter kurven på skjermen med InfiniiScan Zone touch trigger, forklarer Langmyren.
Aktive prober leveres med 1- og 1,5GHz modellene.
