Industriell kraftforsyning:

3,5 kW AC/DC for krevende miljø.

Ny 3-fase ledningsavkjølt, vifteløs og effektiv kraftforsyning for svært krevende applikasjoner.

Publisert

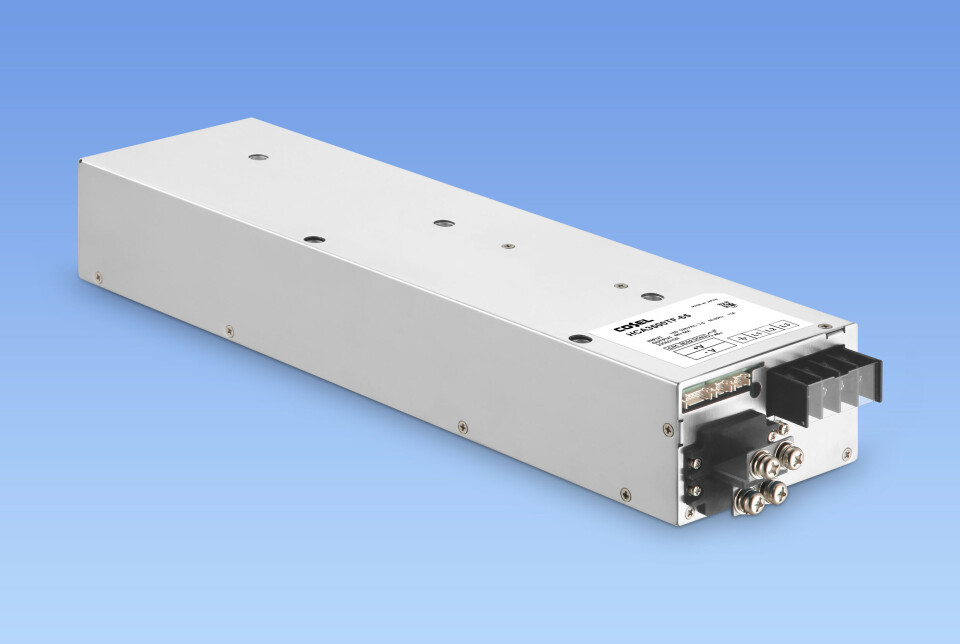

Etter en lang sertifiseringsprosess kunne COSEL Co, Ltd denne uken lansere HCA3500TF, en 3-fase / 3-leder 3500 W innkapslet AC/DC kraftforsyning, med et design optimalisert for industrielt utstyr slik som høyfrekvens forsterkere, laserprosesseringsmaskiner og robotikk.

Ettersom HCA3500TF retter seg mot applikasjoner verden over basert på 3-fase Delta- eller 3-fase Stjerne-nettverk, dekker inngangsspenningen et bredt driftsområde fra 180 VAC til 528 VAC.

Med bruk av de nyeste energioptimaliserte, digitalt styrte svitsjetopologiene og Wide Band Bap (WBG) halvledere, tilbyr denne kraftforsyningen et effektivitetstall på opp til 94% ved 400 VAC.

HCA3500TF er tilgjengelig med to utgangsspenninger, 48 VDC og 65 VDC, som kan justeres i et område på +15%/-50% ved hjelp av en trimmefunksjon. Det kompakte, lavprofil designet holder seg innenfor 65mm høyde komplett med deksel (1,5 U) og inkluderer en aluminiumsplate som bidrar i ledningsavkjølingen til det dissiperende element, f.eks. en kald vegg eller en vannavkjølt baseplate.

For applikasjoner med høyere effekter kan HCA3500TF koples i parallell med opp til 10 enheter, og levere opp til 31,5 kW.

- Industrielle applikasjoner som sveiseroboter, høyfrekvente forsterkere, verktøymaskiner og elektrolyseutstyr må ofte kunne operere i tøffe miljøer, noe som krever at kraftforsyningen leverer høy effekt uten ventilasjon. Under slike forhold gjelder ledningskjøling, og derfor må kraftforsyningen være utformet for å garantere et høyt ytelsesnivå, og optimalisert for å eliminere hot-spots, kommenterer markedsdirektør Patrick Le Fevre.

Med et inngangsspenningsområde på 180 til 528 VAC er HCA3500TF tilgjengelig i to forskjellige utgangsspenninger: 48 VDC/73 A, justerbar fra 33,60 til 55,20 VDC ved hjelp av det innebygde potensiometeret, eller fra 24,00 til 55,20 VDC når du bruker trimmefunksjonen og, tilsvarende for 65VDC/54A-modellen fra 45,50 til 74,75VDC og 32,50 til 74,75VDC. Under nominelle arbeidsforhold er utgangseffekten 3,5 kW.

I tillegg til hovedutgangen inkluderer HCA3500TF en 12VDC/1A hjelpeutgang som kan brukes for ekstern PÅ/AV og dens eksterne styrekrets. Hjelpeutgangen er isolert fra inngang, utgang og funksjonell jord.

For å garantere det høyeste nivået av effektivitet og termisk robusthet, bruker HCA3500TF en optimert, digitalt styrt svitsjetopologi og et effekttrinn med silisiumkarbid (SiC) MOSFETer og dioder, som gir 400VAC inngang, og opptil 94 % effektivitet for modellen med 65V utgang .

HCA3500TF inkluderer kretser for å begrense innkoblingsstrøm, overstrøm- og overspenningsbeskyttelse og termisk beskyttelse. Med sin allsidighet og robusthet, kan strømforsyningene brukes i et omgivelsestemperaturområde på -10 til +70 C med en 0 til +55 C baseplatetemperatur. Avhengig av den endelige monteringstypen for utstyret samt kjøleforholdene, kan en derating oppstå.

For systemintegrasjon og for å redusere ledningsbundet støy inkluderer HCA3500TF et inngangsfilter, og samsvarer med FCC Part15 class A, VCCI class A, CISPR11 class A, CISPR32 class A, EN55011-A og EN55032-A.

HCA3500TF har en inngang til utgangsisolasjon på 4243 VAC, inngang til jord (FG) på 2829 VAC og utgang til jord (FG) på 2000 VAC. I samsvar med IEC62368-1, ved nominell belastning og 480VAC, 60Hz, er lekkasjestrømmen maksimalt 3mA.

Designet for integrerte industrielle applikasjoner i 1,5U høyde, måler HCA3500TF 110 x 65 x 420 mm [4,3 x 2,6 x 16,5 tommer] (BxHxD) og veier maks. 5 kg.

HCA3500TF er egnet for et bredt spekter av bruksområder, inkludert måle- og analyseutstyr, maskinverktøy og halvlederproduksjonsutstyr, i tillegg er 65VDC-modellen ideell for å drive radiofrekvenseffektforsterkere (RFPA), så vel for 60V litium-ion-batteriladere.

HCA3500TF overholder sikkerhetskravene UL62368-1, EN62368-1, C-UL (tilsvarer CAN/CSA-C22.2 No.62368-1). Kraftforsyningene er i samsvar med RoHS- og lavspenningsdirektivene og bærer CE-merket og UKCA.
