Mer interaktiv PADS

Mentor Graphics Corporation har nå gjort tilgjengelig neste generasjon PADS-flyt, som de kaller det, i form av den nye PADS 9.5. Denne lanseringen bringer med seg flere forbedringer i brukervennlighet, GUI forbedringer i DxDesigner, og interaktive rutingoppdateringer. Den nye versjonen kommer også – for de som skulle ha behov for det – på kinesisk. – Den skalerbare PADS 9.5 gjør brukerne i stand til å designe produkter fra helt standard mønsterkort til markedets tetteste og mest komplekse mønsterkort, kommenterer produktansvarlig Mike Griesbach hos Mentor.

Bedre GUI
– PADS 9.5 versjonen av DxDesigner kommer med betydelige forbedringer i brukergrensesnittet, og den generelle «look-and-feel» av produktet, hevder Griesbach. Dette inkluderer bedre vindusstyring, navigering og hierarkiske forhåndsvisningsvinduer, et nytt rutenett, lagvis grafikk og forbedret tekstadministrasjon, samt grafisk regelsjekk og forbedret ruting/tråding.

Virtuelle pinner
Virtuelle pinner, også kjent som stjernepunkt og grenpunkt—som er nødvendige for DDRx design—er også inkludert i denne versjonen. Dette er en funksjon som tillater designeren å definere en virtuell pinn, typisk fra driveren, og deretter «forgrene» seg ut fra dette punktet til flere mottakere. Spesielle klarings- og høyhastighets designregler kan så anvendes for denne nye topologien. Virtuelle pinner leverer sammen med tilhørende nettverk full DDRx rutingstøtte for PADS-brukere, heter det.

Ovenfra og nedenfra

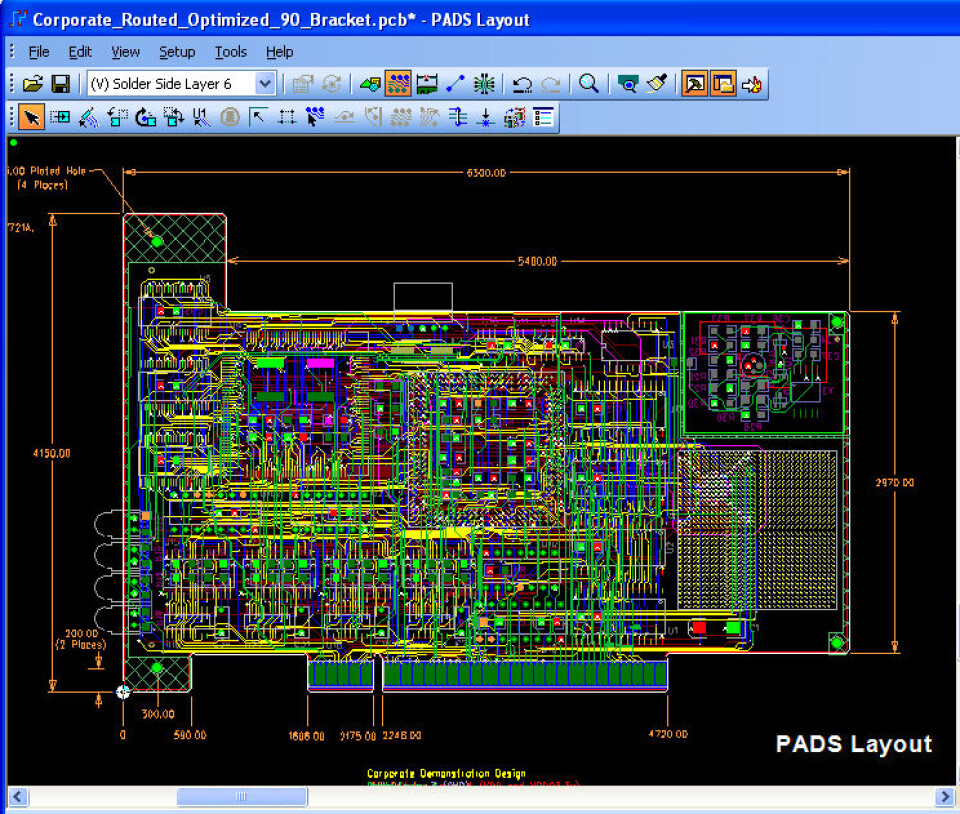

Brukervennlighets- og produktivitetsforbedringene i PADS 9.5 omfatter også mulighet for å bytte til  betraktning fra undersiden, slik at designet kan studeres og modifiseres fra under- eller oversiden, støtte for plasserings- «keepouts» i PADS-dekaler, og grensesnittforbedringer for automatisering. Verktøyet inkluderer også versjon 8.2 av HyperLynx analyseverktøy, med mye ny funksjonalitet for optimalisering av mønsterkortdesign, inkludert analyse av 3D fullbølgefelt, og integrerte muligheter for termisk/kraftbasert analyse og ko-simulering. Analyser av interkonnekt med dagens multi-GHz SERDES kanaler—slik som PCIe-Gen 3—krever spesielle 3D-modeller for nøyaktig signalintegritetsanalyse.

– Brukerne våre stilles jo stadig overfor vanskeligere designutfordringer, påpeker Griesbach. – Med den nyeste PADS-flyten kan vi bidra til å bedre produktiviteten, ikke bare for utlegg, men for hele designprosessen, avslutter han.
