Berøringsskjerm – med knotter?

Ny styrekrets muliggjør nyskapende HMI-løsninger ved å kombinere mekaniske knotter med eksisterende multi-touch skjermer.

Publisert

Mange designere av berørings-HMI for bil og industri kunne sikkert tenke seg å kombinere fordelene med mekaniske roterende kodere med fleksibiliteten til moderne multi-touch skjermer. Den muligheten er nå nærmere:

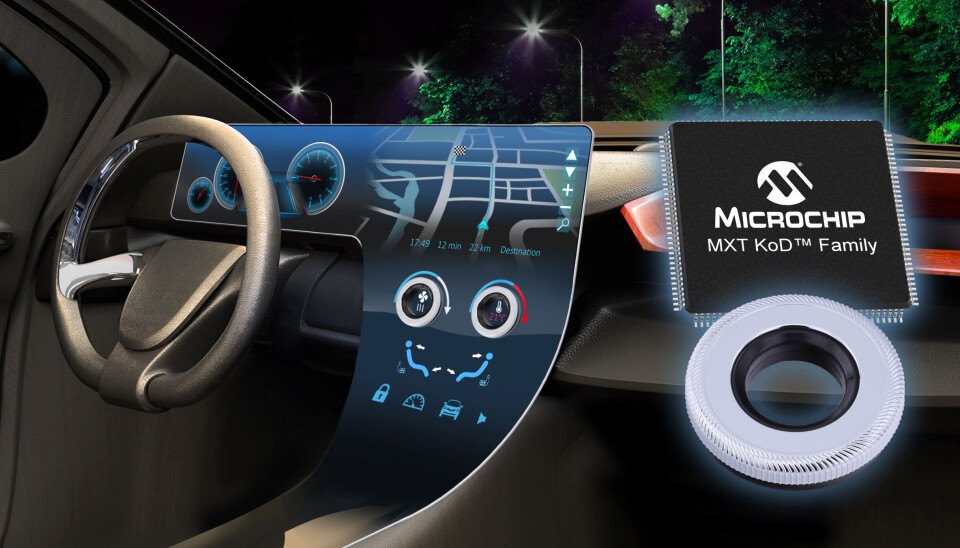

Microchip Technology Inc. lanserer i dag maXTouch Knob on Display (KoD) kontrolleren som den første familie med kontrollere for bilgodkjente berøringsskjermer, som har innebygd støtte for deteksjon og rapportering av kapasitive rotasjonskodere, så vel som mekaniske brytere på et berøringspanel.

I motsetning til tradisjonelle mekaniske rotasjonskodere åpner denne nye teknologien for å montere knotten direkte på skjermen, uten åpning i panelet eller kundetilpassing av berøringsmønsteret. Dette øker designfleksibiliteten og sparer kostnader for systemet.

Ifølge Microchip skal KoD-teknologien eliminere behovet for kundetilpassede berøringssensormønstre, og gi designere muligheten til enkelt å implementere et annet antall knotter, form og posisjon for å imøtekomme en rekke sluttbrukerprodukter. De tilpassede konfigurasjonene kan justeres uten å endre den innebygde fastvaren til maXTouch KoD berøringskontrolleren, noe som fører til en raskere og mer fleksibel utviklingssyklus.

Kontrolleren lar designere beholde komforten til en roterende koderenhet, men kombinerer den med et moderne og innovativt interiørdesign ved hjelp av smarte overflater og multi-touch-skjermer.

En ekstra fordel designere kan forvente å oppleve er hvor enkelt det er å bygge en forseglet Human Machine Interface (HMI)-modul, som blir stadig mer populær for husholdningsapparater og industrielle applikasjoner. Å bruke en knott på en skjerm vil også øke sikkerheten for sluttbrukeren, for eksempel trenger de ikke å se på skjermen mens de kjører for å justere lyden eller klimaanlegget.

- Moderne brukergrensesnitt bruker vanligvis multi-touch-skjermer, mens mekaniske taster forsvinner til fordel for tiltalende design. Likevel forblir funksjoner som temperatur eller lydvolum best styrt gjennom en roterende koder, sier Clayton Pillion, visepresident for forretningsenheten Human Machine Interface hos Microchip Technology.

- Den nye maXTouch KoD-teknologien tilbyr fordelene fra begge verdener ved å gi støtte fra en kapasitiv roterende koder med en nøkkelferdig berøringskontrollerfamilie og en omfattende pakke med dedikerte verktøy for en rask implementering, fremholder han.

Med utgivelsen av maXTouch KoD-familien tilbyr Microchip to varianter for å gi kundene designfrihet og fleksibilitet til å velge hvordan de vil implementere den kapasitive roterende koderen. KD-varianten gjør det mulig for kundene å velge sin partner for knottdesign og ta frem sin egen løsning ved å bruke et referansedesign utviklet i fellesskap med BNL Bearings – noe som gir muligheten til å fullt ut tilpasse designet for spesifikke bruksområder.

Den ekstra MK-varianten støtter Magic Knob utviklet av Panasonic Industry Co., Ltd. Samtidig som fleksibiliteten til å monteres på standard berøringssensormønstre beholdes, gir Microchip Panasonic Magic Knob (MPMK)-løsningen et høyt nivå av tilpasningsmuligheter for rotasjon- og skyvehaptisk tilbakemelding, så vel som for valg av toppdekselmateriale.

Microchip tilbyr en omfattende pakke med utviklingsverktøy for både maskinvare og programvare for å forkorte utviklingssyklusen med en kapasitiv dreieknapp.
