Kompakte oscilloskop opp til 2 GHz
Rigol DS8000R-serien med oscilloscop er en utvidbar serie med opp til 2 GHz båndbredde og sammenkoplingsmuligheter for flere kanaler.
Denne artikkelen er 2 år eller eldre

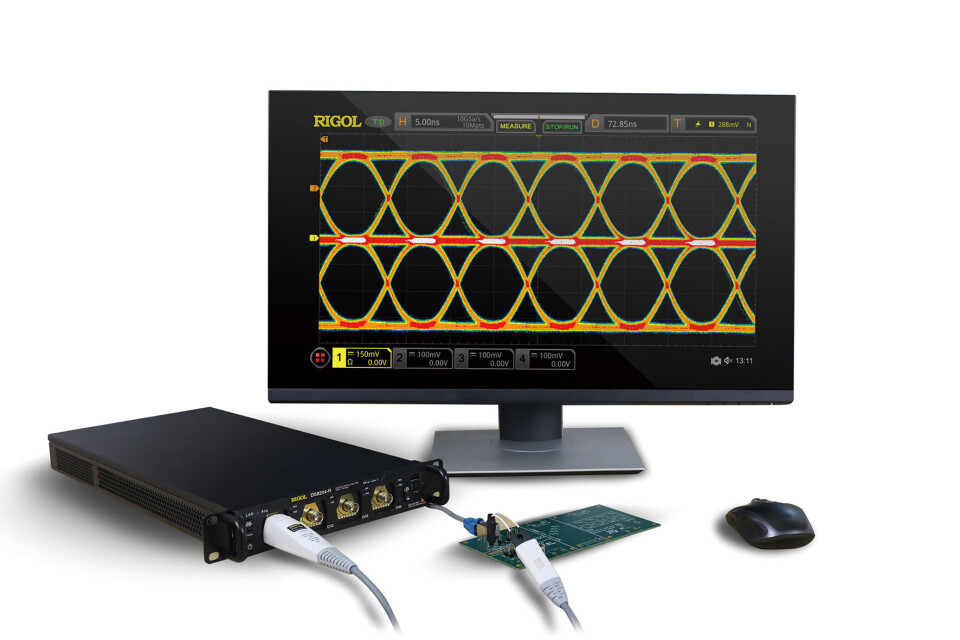

Auglit AS introduserer nå den nye DS8000-R serien fra Rigol. Dette er et medium til avansert mikset-signal digitalt oscilloskop som leveres i en kompakt størrelse og er designet rundt Rigols egenutviklede ASIC-brikke og den tekniske plattformen UltraVisionII.
Løsningen skal støtte systemintegrasjon av flere enheter. Instrumentenes fjernstyringsegenskaper og mulighet for kaskadekopling i rack skal kunne møte systemkrav innen testsystemer for industriell automatisering og forskningsapplikajsoner med stort antall kanaler.
Med en samplingshastighet på 10 GSa/s tilbyr DS8000-R serien en analog båndbredde fra henholdsvis 350 MHz, 1 GHz og 2 GHz, støtter synkron trigging av flere enheter og kan utvides til 512 kanaler. Standard minnestørrelse er 500 megapunkter for alle kanaler.
Instrumentserien er 1U høy, og en halv hylleplass i bredde. Oscilloskopene har 4 analoge inngangskanaler, 1 ekstern triggerinngang og 1 AWG generatorutgang (25 MHz). De kan brukes rett på arbeidsbenken eller installeres i et kabinett.
For en enkelt DS8000-R, kan jitter ifølge produsenten være så lav som 200 ps rms, forsinkelse ned til 150 ps. Opptil 128 enheter kan fungere sammen for synkron datainnsamling og -overføring.
Et høyhastighets grensesnitt i synkroniseringsmodulen skal tilby høyhastighets dataoverføring på opp til 10 GB/s over optisk grensesnitt 10 GE SFP+.
Med ULTRADAQ LITE tilbyr Rigol dessuten en flerkanals datainnsamlingsprogramvare for PC, for å styre og vise alle kanalene. Videre kan det gjøres profesjonell digital analyse, ved hjelp av nye sanntids øyediagram- og jitteranalyseprogram, inkludert måling av jittertrend.
Gjennom mulighet for å oppgradere instrumentene kan brukerne starte med enklere måleoppgaver, og senere tilpasse instrumentet til mer krevende og avanserte målinger.
