Første feltanalysator med integrert PIM og linjesveiptest

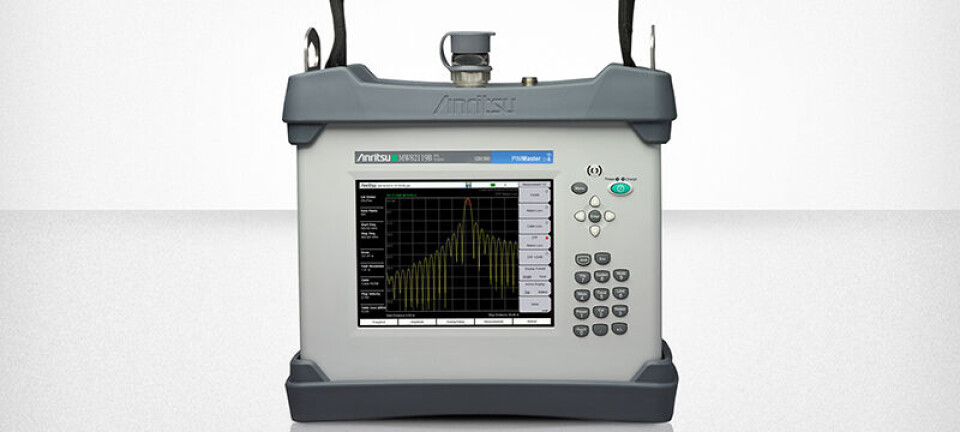

Den nye MW82119B PIM Master fra Anritsu er et feltinstrument som kombinerer en 40W batteridrevet PIM-analysator med en 2 MHz til 3 GHz kabel- og antenneanalysator.
Denne artikkelen er 2 år eller eldre
I følge Anritsu er dette et gjennombrudd for trådløs test i felt, ikke minst fordi de viktigste målingene kan gjøres uten å ta med flere instrumenter for å måle RF fra en basestasjon. MW82119B skal være det første bærbare PIM (passiv intermodulasjon)-instrumentet med linjesveiptest, slik at det er mulig å sertifisere et basestasjonanleggs kabel- og antennesystemer.
Legger man til opsjonen Site Master er kan man kjøre de fleste nødvendige målinger i felt: PIM versus tid, sveipet PIM, avstand til PIM (DTP), returtap, VSWR (voltage standing wave ratio), kabeltap og avstand til feil (DTF).
Siden det er et feltinstrument er det gått gjennom MIL-STD-810G dropptest og skal tåle transportstøt, vibrasjon og tøffe miljøer ute. Den er også IP54 ingress-beskyttet.
Skjermen er på 8,4 tommer og den skal ha et intuitivt brukergrensesnitt.
Hele ni modeller er tilgjengelig i familien. Den dekker båndene Nord-Amerikansk 700 MHz LTE (øvre og nedre), APT 700 MHz, 800 MHz LTE, 850 MHz cellular, 900 MHz E-GSM, 1800 MHz DCS, AWS 1900/2100 MHz, 2100 MHz UMTS og 2600 MHz LTE.
Typiske anvendelseområder er installasjon og vedlikelhold av LTE radiohoder, små celler og distribuerte antennesystemer.
