Samarbeid gir første testløsning for PCI Express 5.0 transceiver og referanseklokke

De to selskapene lanserer en ny PCI Express 5.0 transceiver (base og CEM) og referanseklokkeløsning, og blir de første til å tilby tidlige «Card Electromechanical» (CEM)-test før samsvar, i følge en pressemelding fra Tektronix.

PCI EXPRESS fortsetter å utvide det som er blitt den dominerende høyhastighets serielle databussen ved å doble båndbredden hvert tredje år og overskrider dette målet med introduksjonen av 5.0 Base Specification (128 GB/s). Utviklingstempoet forventes å fortsette da PCI-SIG, standardiseringsorganet for I/O-dataoverføring for perifere komponenter, har offentliggjort PCI EXPRESS 6.0-spesifikasjonen (256 GB/s) som skal leveres i 2021 og inkluderer flernivå PAM4-signalering.

– Som det første selskapet som tilbyr CEM-testfiksturer for PCIe Gen5, er vi stolte av å kunne bidra til å øke tempoet på innovasjon hos våre kunder, sier Chris Witt, visepresident og daglig leder i Tektronix.

Server-/datalagringsindustrien går raskt over til PCI EXPRESS 5.0 på grunn av nye krav fra 400G ethernet, kunstig intelligens og modellering i skyen (ko-prosessorer), lagringskapasitet og NAND-basert lagring. Denne raske utviklingen gir et helt nytt problemsett for test og måling som tradisjonelt er delt inn i Base-validering på silisiumnivå og CEM-samsvarstesting med PCI-SIG.

– Elektronikkdesignere i dag vil ha en fremtidssikring for å beskytte innovasjonenes levetid i morgen, sier Takeshi Shima, visepresident for Anritsu. – Å tilby en løsning helt frem til Gen6 forsikrer vi brukerne om at vi er med dem og i forkant av utviklingen.

– Etter hvert som PCIe blir raskere og mer kompleks med fremveksten av Gen5-standarden, står utviklere overfor nye designutfordringer, kortere tid-til-marked-vinduer, nye standardspesifikasjoner som må forstås, og nye krav til samsvarstesting, sier David Bouse , PCI EXPRESS systems engineer hos Tektronix. – Det er viktig å ha omfattende testutstyr og programvareløsning på plass før sertifisering. Vår PCIe 5.0 test- og feilsøkingsløsning kan enkelt veilede ingeniøren gjennom samsvarstesting og feilsøking for å sikre at deres design oppfyller nye standardene.

PCI EXPRESS 5.0 transceiver- og referanseklokkeløsningen fra Tektronix ble utviklet og fortsetter å være i tråd med 5.0 Base-spesifikasjonen, 5.0 CEM-spesifikasjonen og 5.0 testspesifikasjonene.

Viktige funksjoner inkluderer:

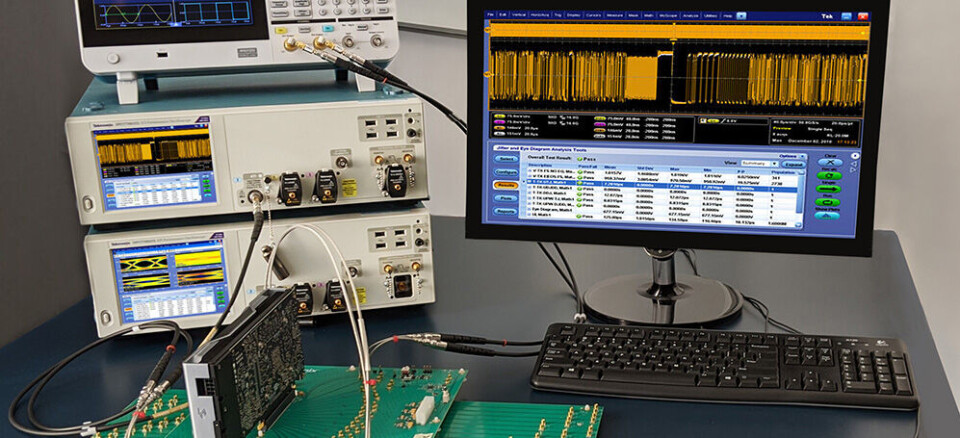

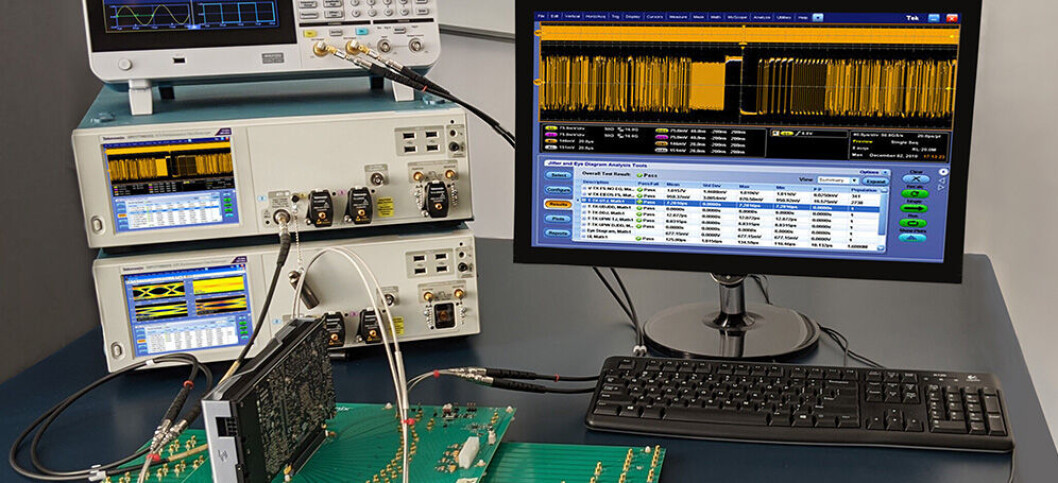

PCI EXPRESS 5.0 (32 GT/s) automatisert Base & CEM-senderløsning som kjører på DPO70000SX-serien sanntidsoscilloskop og MP1900A Signal Quality Analyzer-R-serien (BERT) fra Anritsu

Ny mottakerprogramvare for automatisering fra Tektronix med effektive algoritmer for øyekalibrering (stressed eye) ved 32 GT/s og 16GT / s.

Nyeste verktøystøtte inkludert SigTest Phoenix med parallellisert prosessering for å redusere total testtid

Flere formfaktorer (M.2 & U.2) og klokkearkitekturer (CC, SRNS, SRIS)

Følger utviklingen av 5.0 Base-spesifikasjonen i sanntid med 32 GT/s ukorrelerte jitter- og pulsbredde-jittermålinger som er implementert for å optimalisere A/D-området og minimere støy

Løser de økende utfordringene med 100 MHz referanseklokkejitter- og signalintegritetsmålinger gjennom full integrasjon med Silicon Labs «PCIe Clock Jitter»-verktøy og Tektronix’ DPOJET-verktøy

Bransjens første «pre-compliance» testfiksturer for PCIe 5.0 CEM-testing

Løsningen er globalt tilgjengelig nå for bruk med DPO/MSO70000SX/DX.
