Referansedesign for 65 W hurtiglader

Silanna Semiconductor lanserer flerports, produksjonsklart referansedesign for USB-PD hurtiglader.

Publisert

Denne artikkelen er 2 år eller eldre

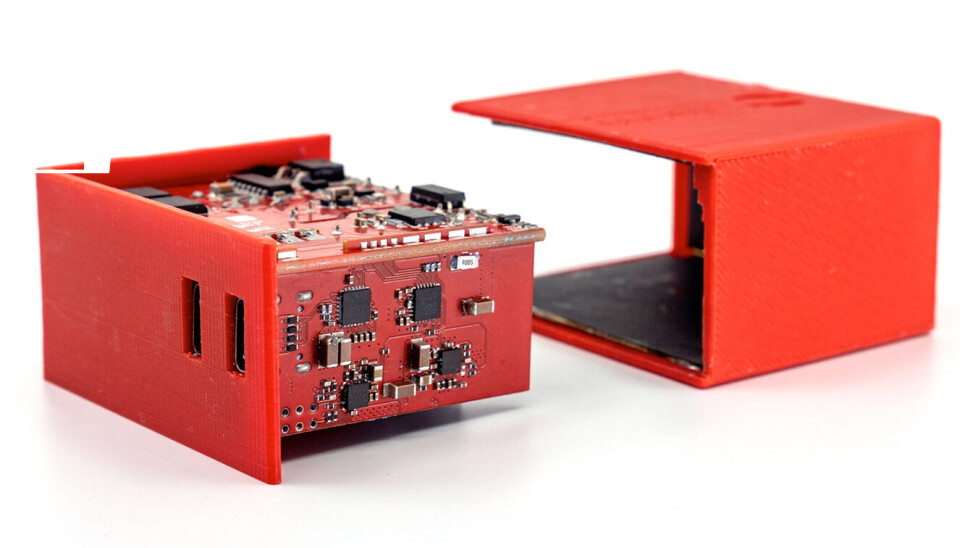

Silanna Semiconductor har lansert sitt første flerports referansedesign for hurtigladere. Ved at de her slår sammen selskapets CO2 Smart Power-familie med avanserte ACF-kontrollere og høyfrekvens DC/DC omformere, skal den nye AnyPort RD-5 utgjøre en energitett, effektiv og produksjonsklar løsning for flerports 65W USB-PD applikasjoner.

RD-5 representerer det nyeste tilskuddet til Silannas voksende familie med silisium- og GaN-baserte referansedesign for hurtigladere, og er ifølge produsenten en fullt ut silisiumbasert løsning som kan forenkle og sette fart på utvikling av ladere, gjennom å tilby alt en ingeniør trenger for raskt å kunne prototype og teste en fungerende 65W 2C enhet.

Designet, som kombinerer Silannas SZ1130 helintegrerte AC/DC active clamp flyback (ACF) kontroller og to av selskapets SZPL3102 DC/DC omformere, skal gi en innkapslet effekttetthet på 11,4 W/kubikktomme og opererer med en ende-til-ende peakeffektivitet på mer enn 91,5 %, opplyser selskapet. Effektiviteten skal være ganske flat over hele det universelle inngangsområdet (90 – 265 Vac).

Ettersom designet skal overholde kravene til ledningsbasert og utstrålt EMI med mer enn 6dB margin, eliminerer man også behovet for pre-produksjon validering og -sertifisering, hvilket også forkorter produksjonssyklusen.
