Måleteknikk:

Raske optokoplere

Toshibas nye, kompakte serie med optokoplere skal ha en maksimal påkoplingstid på 0,25ms.

Denne artikkelen er 2 år eller eldre

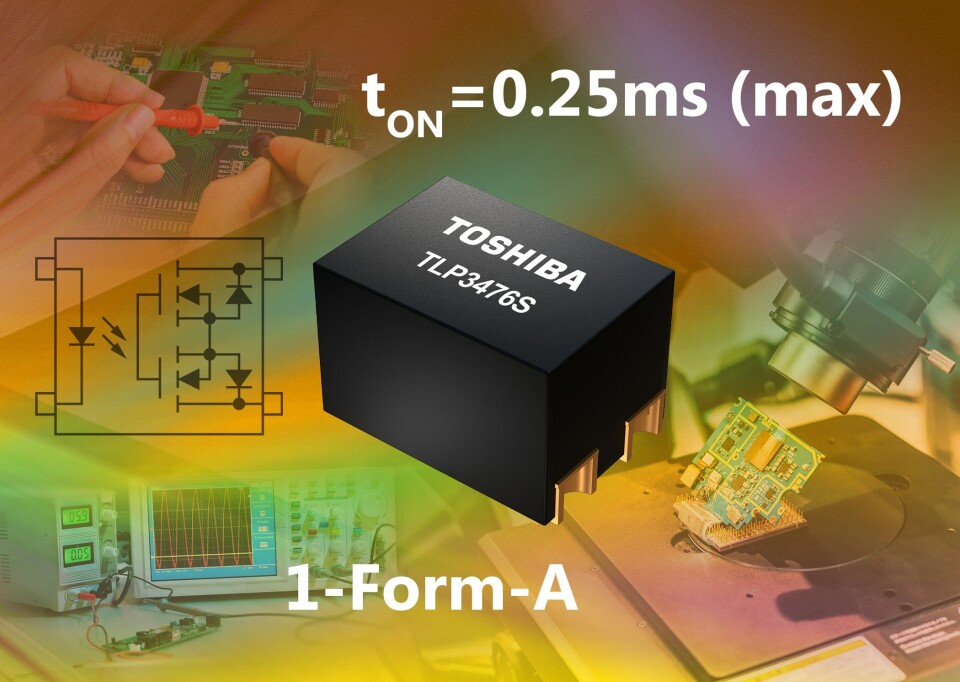

Toshiba Electronics Europe GmbH har nettopp introdusert TLP3476S. Dette nye fotoreléet, eller optokopleren, har en maksimal innkoblingstid på 0,25 ms - som er en reduksjon på 50 % i forhold til selskapets eksisterende TLP3475S fotorelé, og som skal muliggjøre sterkt forbedrede svitsjemuligheter. Produktet er tilgjengelig i en S-VSON4T-pakke, og består av en foto-MOSFET som er optisk koblet med en infrarød (IR) LED. Med en på-tilstand-motstand på bare 1,5Ω (maksimalt), leverer denne enheten en 0,4A på-tilstand-strøm. Den støtter en 500Vrms isolasjonsspenning.

Komponenten tar opp 1,45 mm × 2,0 mm kortplass, sammenlignet med de 60 mm2 som normalt kreves av et mekanisk relé. Svitsjeeffekten er i størrelsesorden 0,1 mW, i motsetning til de 100 mW som ifølge Toshiba kreves for å få mekaniske enheter til å svitsje. Et driftstemperaturområde på -40˚C til 110˚C støttes.

Applikasjoner for TLP3476S inkluderer testutstyr for halvledere (høyhastighets minnetestere, høyhastighets logikktestere, etc.), probekort og andre typer måleinstrumentering.
