Komponenter:
Stabil 971-975 MHz VCO
Ny 971-975 MHz spenningsstyrt oscillator fra Crystek Corporation.

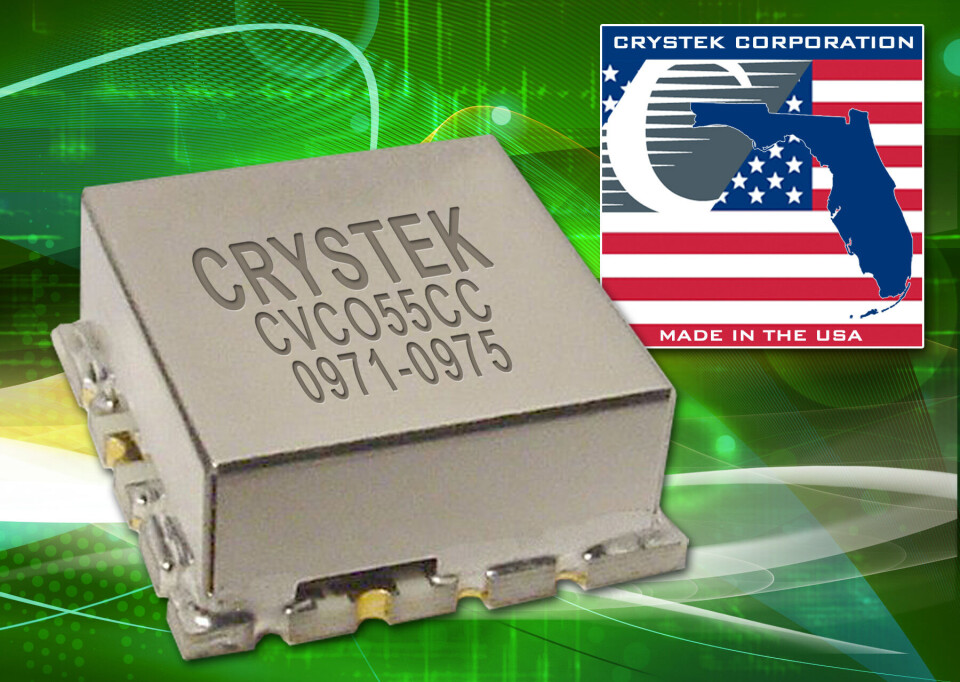

Crysteks CVCO55CC-0971-0975 VCO (spenningsstyrte oscillator) opererer fra 971 til 975 MHz med et styrespenningsområde på 0,3V til 4,7V.
Denne VCOen har en oppgitt typisk fasestøy på -117 dBc/Hz ved 10 kHz offset, ifølge produsenten med utmerket linearitet. Utgangseffekten er vanligvis +3,0 dBm.
Komponenten er konstruert og produsert i USA, og er pakket i industristandarden 0,5-tommer x 0,5 tommer OFM-pakke.
Inngangsspenning er 5V, med et maks strømforbruk på 35 mA. Pulling og pushing er minimert til henholdsvis 1,0 MHz pk-pk og 1,0 MHz/V. Andreharmonisk dempning er typisk -15 dBc.
CVCO55CC-0971-0975 skal være egnet for bruk i applikasjoner som digitalt radioutstyr, fast trådløs tilgang, satellittkommunikasjonssystemer og basestasjoner. Datablad for VCO-familien er tilgjengelig for nedlasting på www.crystek.com.
