DIN-skinne kraftforsyninger for industri

Cosel med tre nye 35 mm DIN skinne AC/DC-kraftforsyninger for industrielle applikasjoner.

Publisert

Cosels designteam har utviklet en ny familie, WDA-familien, som skal utgjøre en økonomisk løsning med hensyn til pris/ytelse, samt forkorte Time-To-Market.

Tilgjengelig i tre effektnivåer, 30W, 60W og 90W, som kombinerer et lavprofildesign, et bredt inngangsspenningsområde på 85V – 264V og høye ytelsesnivåer, skal WDA-serien være egnet for en lang rekke bruksområder.

Her har Cosel utnyttet mange års erfaring med å utvikle DC/DC og AC/DC strømforsyninger basert på flyback-topologi og høyt automatiserte produksjonsprosesser. WDA-serien leverer opptil 90W med en effektivitet på opptil 90 %, noe som reduserer energiforbruk og strømtap.

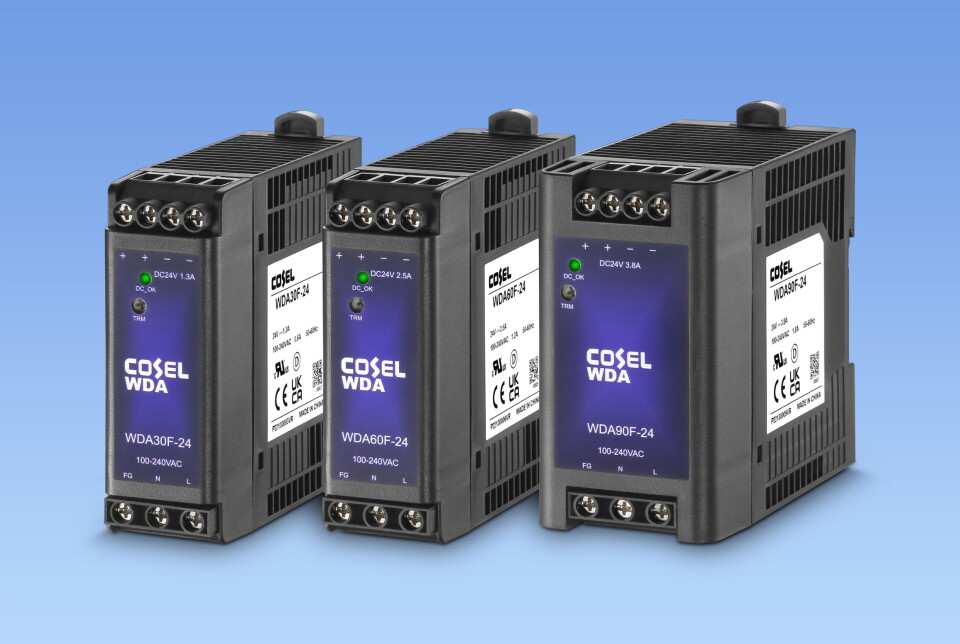

De tre modellene, WDA30F, WDA60F og WDA90F er designet for DIN-skinnemontering og er kompatible med DIN EN60715TH 35-standarden (35×7,5 mm eller 35×15 mm), den topphattformede DIN-skinnen.

Inngangsspenningsområdet er på 85 til 264VAC, og serien har både overspenningsbeskyttelse med latching og overstrømsbeskyttelse med automatisk gjenoppretting.

WDA30F er tilgjengelig med fire forskjellige utgangsspenninger, 5V, 12V, 24V og 48V innenfor et effektnivå på 30W og en typisk effektivitet på 88%. WDA60F og WDA90F kommer i utgangspunktet med tre utgangsspenninger, på 12V, 24V og 48V innenfor en utgangseffekt på henholdsvis 60W og 90W, og et typisk effektivitetsnivå på opptil 90%. Alle modeller inkluderer et potensiometer som gjør det mulig å fintrimme utgangsspenningen når enheten er installert. En DC OK LED bekrefter visuelt utgangsstatusen.

WDA-serien er optimalisert for konveksjonskjøling og brukes innenfor et omgivelsestemperaturområde på -20 til +70 grader celsius.

WDA30F er designet for bruk i rackapplikasjoner der plassen ofte er begrenset, og måler bare 32 X 90 X 90 mm (1,26 X 3,54 X 3,54 tommer) og veier maks 200 g. WDA60F måler 32 X 90 X 90 mm (1,26 X 3,54 tommer) og veier maks 250 g, og til slutt måler WDA90F 50 X 90 X 90 mm (1,97 X 3,54 X 3,54 tommer) og veier maks 350 g.

Alle tre seriene har en 3000VAC isolasjonsspenning fra inngang til utgang, 2000VAC fra inngang til jord, 500VAC utgang til jord og en lekkasjestrøm under 0,75 mA (AC IN 240V).

WDA-serien oppfyller sikkerhetskravene UL62368-1, EN62368-1, C-UL (tilsvarer CAN/CSA-C22.2 No.62368-1). De overholder RoHS- og lavspenningsdirektivene og bærer CE-merket og UKCA.

Modulene skal være egnet for et bredt spekter av bruksområder, inkludert måle- og analyseutstyr, maskinverktøy og industriroboter, displayutstyr, prosesstyring og mer.
