Klipsmonterte transistorer sparer plass

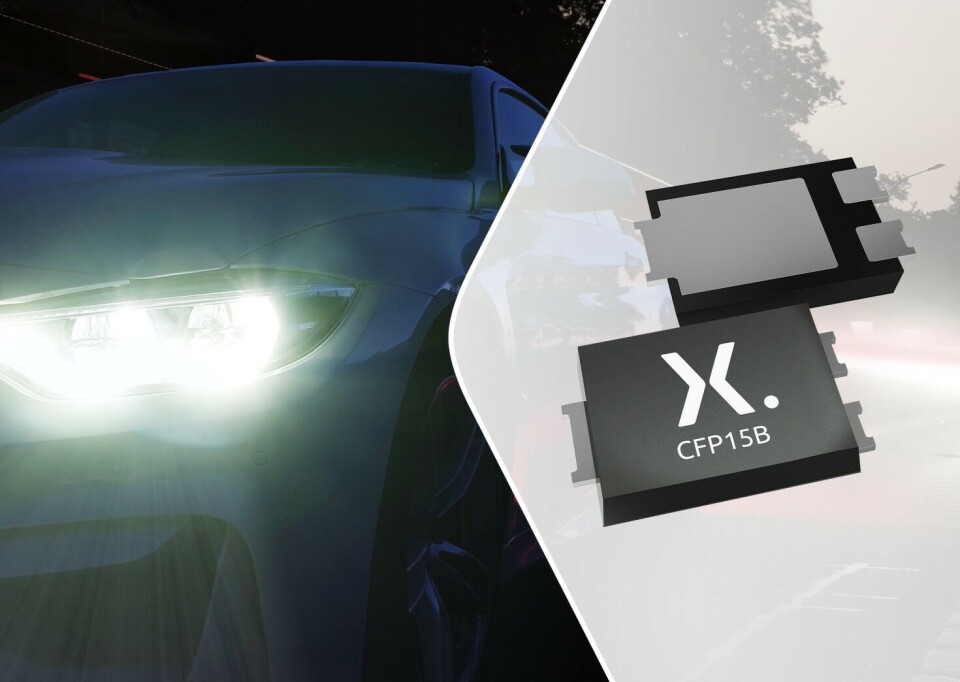

Nexperia kunngjorde nylig en utvidelse av sin portefølje av bipolare junction-transistorer (BJT-er) ved å introdusere 12 nye MJD-type BJT-er i klipsmontert FlatPower (CFP15B)-kapsling. Dette nye tilbudet, lansert som MJPE-serien, retter seg ifølge produsenten mot det løpende industribehovet for mer energieffektive og kostnadseffektive design i både industrielle og bilindustrielle applikasjoner. Sammenlignet med tradisjonelle DPAK-pakkede MJD-transistorer, skal MJPE-komponenter i CFP15B gi betydelige besparelser på kortplass samt kostnadsfordeler uten at det går på bekostning av ytelsen.

Den nye porteføljen inkluderer seks bilkvalifiserte (f.eks. MJPE31C-Q) og seks industrikvalitetstyper (f.eks. MJPE44H11), med VCEO -klassifiseringer på 50 V, 80 V og 100 V, og kollektorstrømmer (IC) på 2 A, 3 A og 8 A. Både NPN- og PNP-varianter er tilgjengelige. Disse BJT-ene kompletterer Nexperias omfattende CFP-portefølje, som allerede inkluderer et bredt utvalg av Schottky- og gjenvinningslikeretterdioder – og ifølge selskapet et nytt skritt mot standardisering av fotavtrykk på tvers av flere produktkategorier, noe som strømlinjeformer kretskortdesign og forenkler forsyningskjeder.

Brukt i ulike applikasjoner som strømforsyninger for batteristyringssystemer (BMS), innebygde ladere i elbiler (EV) og bakgrunnsbelysning for videoskjermer, opprettholder de CFP15B-pakkede BJT-ene ekvivalent termisk ytelse (opptil 175 °C drift for bilapplikasjoner) samtidig som de tilbyr et 53 % mindre loddeavtrykk. Videre støtter klipsteknologien til CFP15B-pakken høy mekanisk robusthet samtidig som den forbedrer den elektriske og termiske ytelsen til disse enhetene, heter det.

– I takt med at industrien går over til flerlags mønsterkort, en trend drevet av den økende populariteten til høyytelses mikrokontrollere, har pakketeknologi blitt en avgjørende del av det termiske systemet, påpeker Frank Matschullat, produktgruppesjef for Power Bipolar Discretes hos Nexperia. – Moderne CFP-pakketeknologi, designet for flerlagskort, tilbyr lik elektrisk ytelse i et betydelig mindre fotavtrykk, noe som bidrar til å redusere del- og totalsystemkostnader. Nexperia har utvidet kapasiteten betydelig for å møte den økende etterspørselen etter CFP-pakkede produkter som er essensielle for fremtidssikring av bil- og industriapplikasjoner, inkludert MJPE-serien av BJT-er, avslutter han.
