PXI-basert testrigg for elbilbatterier

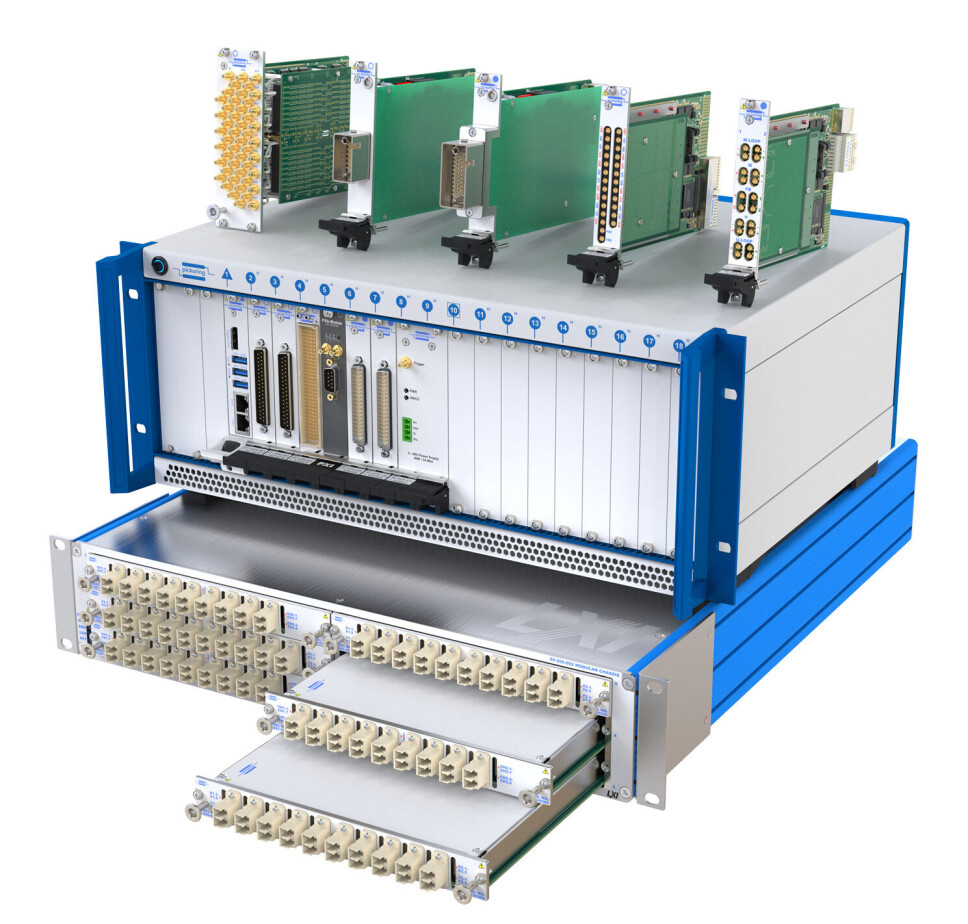

Testriggen er selsapets nyeste PXI flercellede batterisimulatormodul som er satt sammen av flere svitsje- og simuleringsmoduler, inkludert svitsj for feilinnsetting og programmerbare motstander i deres batteristyringssystem (BMS) testdemo utviklet sammen med partneren Austin Consultants.

– Med den økende bruken av elektriske kjøretøy, er den store utfordringene å takle effektiv testing og validering av batteristyringssystemer (BMS). Å bruke modulære, PXI-baserte svitsjer- og simuleringsmoduler gir mange fordeler ved testing av et BMS. Ikke minst fleksibilitet til å optimalisere testsystemet for å møte eksakte krav; enkel tilpassing for å møte nye krav; og en industristandard, åpen arkitektur som bidrar til lenger levetid, samtidig som man får en sømløs integrasjon av instrumenter og kommunikasjonsmoduler fra flere leverandører, forklarer Paul Bovingdon, produktsjef for simulering.

Testdemoen inkluderer følgende Pickering-produkter:

• 41-752A PXI Battery Simulator – Simulerer batterier i en stablet arkitektur
• 40-190B PXI-feilinnsetting – Simulerer cellekortslutning og ødelagte ledninger
• 40-253 PXI presisjonsmotstand – Simulerer batteribelastning
• 42-297A PXIe programmerbar motstand – Simulerer batteritemperatursensorer
• 41-743 PXI programmerbar strømforsyning – Simulerer batterilader
• 43-920 PXI Innvevd kontroller
• 42-925 PXIe 18-spors chassis
