Fire samtidige målinger med én port

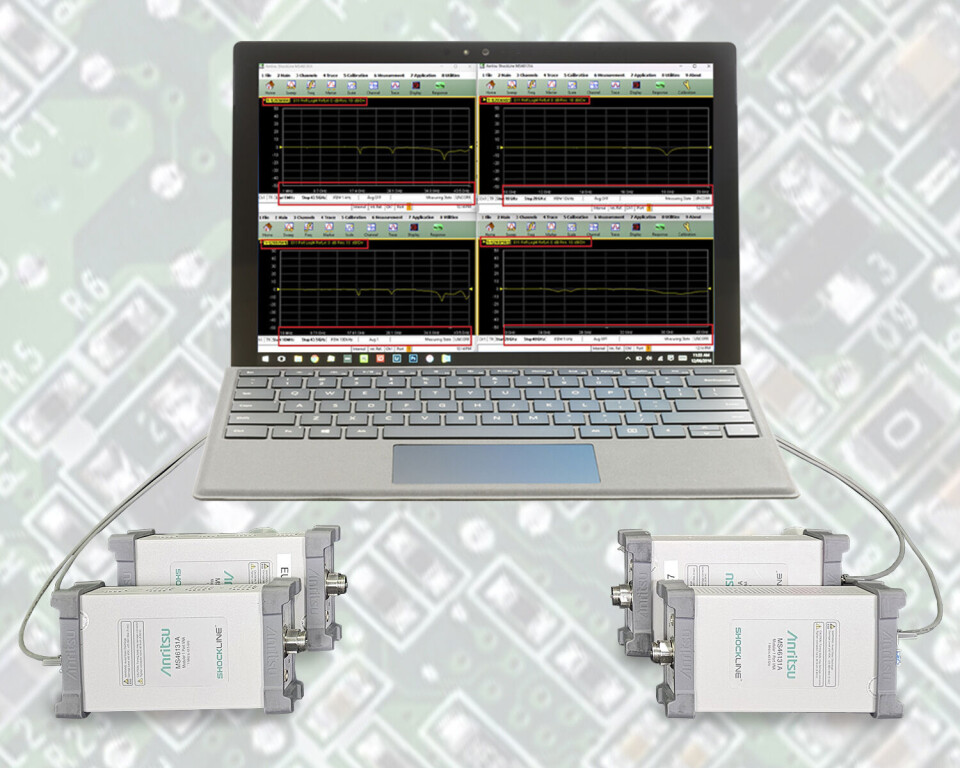

Denne funksjonen muliggjør samtidige S-parametermålinger med én port på tvers av opptil fire MS46131A-enheter. Hver enhet kan konfigureres uavhengig med tilpassede testinnstillinger – for eksempel start- og stoppfrekvenser, IF-båndbredde og antall punkter – mens alle enheter utfører sveip (sweep) parallelt. Resultatet er betydelig redusert testtid og forbedret fleksibilitet for et bredt spekter av målescenarier.

Funksjonen for samtidig sveip tillater koordinert sveip-utløsning gjennom et eksternt signal, og synkroniserer starten av sveip på tvers av flere VNA-er. Dette skal være Ideelt for testmiljøer med flere bånd og flere konfigurasjoner, der man kan får synkronisert karakterisering av flere båndantenner og evaluering av parallelle baner. Fjerndrift støttes via SCPI-kommandoer over unikt tilordnede TCP-portnumre for hver av MS46131A VNA-ene, noe som muliggjør full automatisering og sømløs integrering i distribuerte testsystemer.

Denne nye funksjonaliteten er spesielt egnet for applikasjoner som:

• Testing av flerbåndsantenner for LTE og Wi-Fi 7 (som opererer opptil 7 GHz)
• Evalueringer av 5G under 6 GHz og mmWave (inkludert FR2, fra 24,25 til 52,6 GHz, og FR3, fra 7,125 til 24,25 GHz)
• Validering av faset matrise, der samtidige målinger på tvers av flere elementer forbedrer både hastighet og designinnsikt
• Eksterne eller distribuerte testoppsett, inkludert bruk i anekoiske kamre

Et sentralisert PC-grensesnitt administrerer alle tilkoblede instrumenter, og effektiviserer både testoppsett og datahåndtering.

Den nye samtidig sveip-funksjonaliteten er tilgjengelig som en del av programvareversjon 2025.4.1-oppdateringen og støttes på MS46131A ShockLine VNA-ene.
