Stabilt 3-akse akselerometer

Murata har introdusert et 3-akse akselerometer for det industrielle markedet som kombinerer høy offset-stabilitet over temperatur og tid, god linearitet, lav støytetthet og høy robusthet.

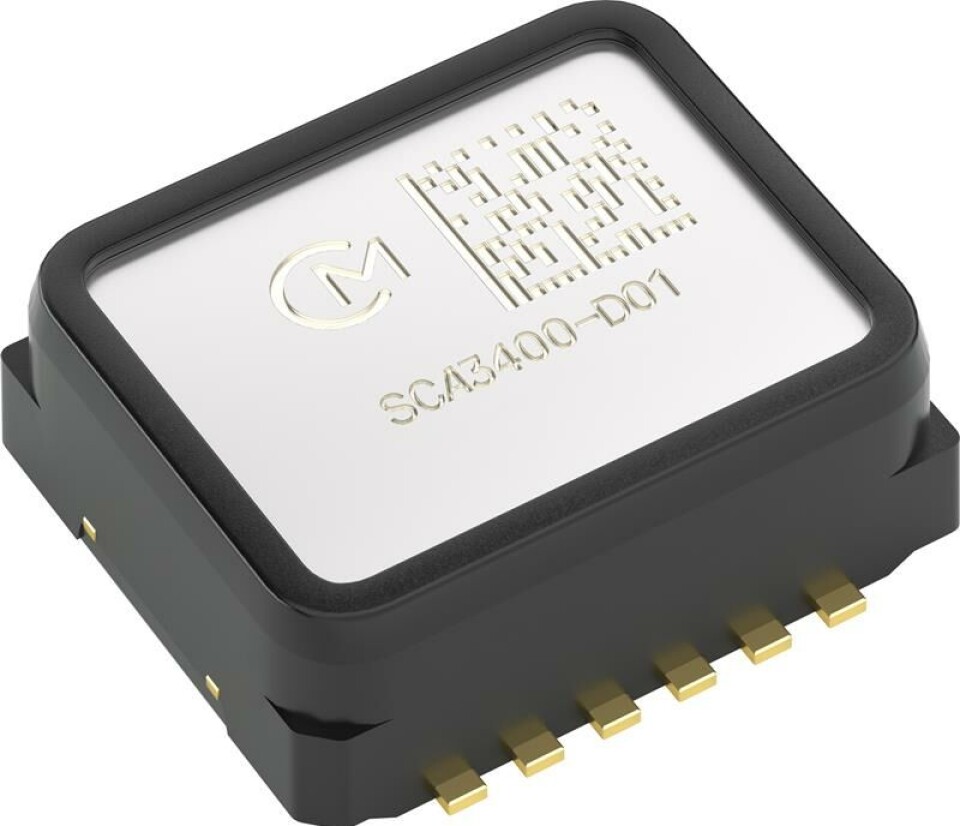

Akselerometeret med betegnelsen SCA3400-D01 XYZ er beregnet for bruk i industrielle applikasjoner som strukturell helseovervåking (SHM), maskinstyring, treghetsmåleenheter og konstruksjonsverktøy og -systemer.

Offsetstabiliteten til et akselerometer refererer til hvor konsistent utgangen er når den er i ro, men utsatt for varierende temperaturer eller aldringseffekter. Ideelt sett bør denne utgangen være null, men det er den ofte ikke, og derfor må utstyrsprodusenter kalibrere designene sine for å ta hensyn til dette. Jo mer stabil offset er, desto større er nøyaktigheten til sensorens målinger. Høy offsetstabilitet gjør det også mulig for utstyrsprodusenter å kalibrere designene sine for produktets levetid, i stedet for å forvente at brukerne regelmessig må kalibrere på nytt for å opprettholde nøyaktigheten.

Når det gjelder SCA3400-D01 er offset-avviket over levetiden oppgitt til 0,5 mg for X- og Y-aksene og 2 mg for Z-aksen. Offset-feilen som introduseres ved å variere driftstemperaturen er oppgitt til 2 mg på X- og Y-aksene og 3 mg på Z-aksen. Komponenten tilbyr således god ytelse når det gjelder nøyaktighet. Den viser ifølge produsenten en linearitetsfeil på 1 mg over et område på 1,2 g og en støytetthet på 20 µg/√Hz, som begge skal bidra til mer presise målinger.

En annen funksjon ved 3-akse akselerometeret som kan appellere til produsenter av industrielt utstyr, er det brukervalgbare dynamiske området og lavpassfiltreringen, som gjør det mulig for designere å konfigurere enheten for den beste kombinasjonen av oppløsning, linearitet og støyytelse for applikasjonen. Komponenten har også selvdiagnostiske funksjoner som gjør det mulig å oppdage når et målt signal er pålitelig.

SCA3400-D01 (8,6 × 7,6 × 3,3 mm; 0,34" × 0,30" × 0,13") er bygget på den nyeste versjonen av Muratas velprøvde 3D MEMS-prosess og bruker selskapets nyeste ASIC-design og -prosesser. Den vil være tilgjengelig som enkeltkomponenter på et evalueringskort, prøveposer med fire komponenter, og ruller som inneholder enten 100 eller 1000 stykk.
