Oppdatert fasestøyanalysator og VCO-tester støtter 56 GHz

Med støtte fra eksterne kilder som lokale oscillatorer kombinerer den fordelen med en brukervennlig signalkildeanalysator og en høy-ende fasestøytester. For additiv og restfasestøymålinger på forsterkere har produsenten utvidet frekvensområdet til den interne signalkilden opp til 54 GHz. I tillegg er en ny og svært enkel metode for støytallmålinger lagt til.

Fra 50 til 56 GHz

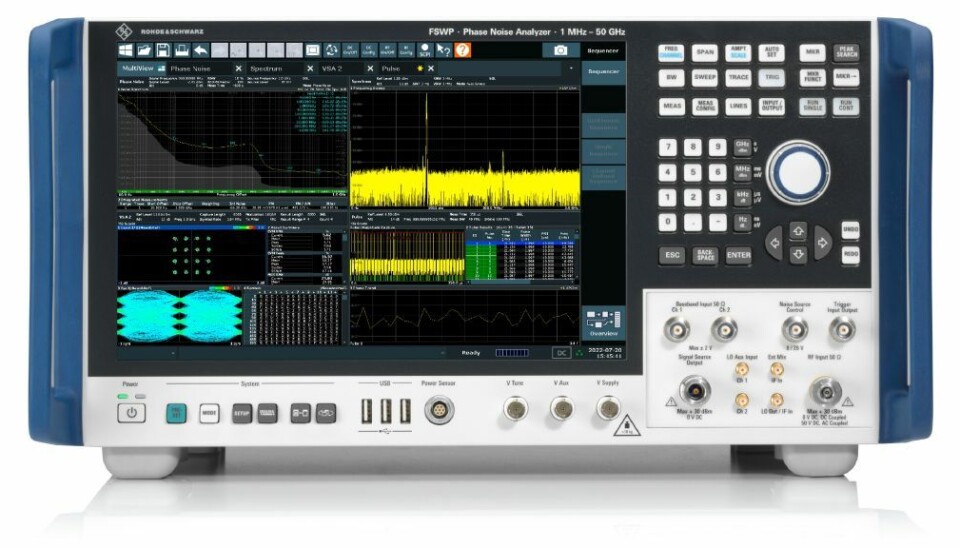

R&S FSWP fasestøyanalysator og VCO-tester fra Rohde & Schwarz har nettopp fått en større ytelsesoppdatering. Det er den optimale testløsningen for radarapplikasjoner og ved utvikling og produksjon av synthesizere, OCXO-er, DRO-er og VCO-er. Med det nye alternativet R&S FSWP-B56G er frekvensområdet utvidet for absolutte fasestøymålinger fra 50 GHz opp til 56 GHz. Dette gjøres enkelt ved å trykke på en knapp, og det er ikke nødvendig med en ekstern omformer. Disse frekvensene brukes for satellittkommunikasjon og for jittermålinger i høyhastighets digitale applikasjoner som ultrahurtig LAN IEEE 802.3dj eller CEI-224G (Common Electrical I/O).

Støtter eksterne signalkilder

I tillegg støtter den oppdaterte R&S FSWP nå eksterne signalkilder som lokale oscillatorer for absolutte fasestøymålinger opptil 56 GHz. Bruk av en signalkilde lar brukerne få resultatene sine mye raskere, fordi bare noen få krysskorrelasjoner er nødvendige for å måle fasestøyen til DUT-en, for eksempel en annen oscillator. Avhengig av kildens kvalitet kan man måle opptil 1000 ganger raskere sammenlignet med den interne kilden. R&S FSWP gir justeringsutganger for å låse signalkildefrekvensene som brukes som lokale oscillatorer til DUT-frekvensen. I denne modusen kan brukere måle med én eller to eksterne oscillatorer for å utnytte og bruke krysskorrelasjonsteknikker. Alternativt kan de bruke denne modusen til å måle to identiske kilder mot hverandre (2 DUT-metoden) og korrigere resultatene med 3 dB.

Additive og restfasestøymålinger

Instrumentet er utstyrt med R&S FSWP-B56G-alternativet, og er også nyttig for målinger av additiv og restfasestøy opptil 56 GHz med en frekvensforskyvning på 40 MHz på forsterkere eller andre komponenter. Frekvensområdet til den interne kilden for denne applikasjonen er nå utvidet til 50 GHz, eller opptil 54 GHz med R&S FSWP-B56G-alternativet. Med eksterne kilder kan det måles opptil 56 GHz.

I tillegg har R&S FSWP en ny markørfunksjon, «Noise Figure Marker». Brukere kan enkelt måle støytallet til en forsterker, bare ved å koble den mellom utgangen på signalkilden og inngangen på R&S FSWP. Denne enkle nye metoden for å måle det lille signalstøytallet til forsterkere er basert på fasedemodulering, det samme som fasestøymåling. Siden R&S FSWP er utstyrt med en signal- og spektrumanalysator, leverer den både Y-faktormåling basert på støykilder med en kalibrert ENR i spektrumanalysatoren, samt den nye støytallmålingen basert på demodulering i fasestøytesteren.

Den oppdaterte R&S FSWP fasestøyanalysatoren og VCO-testeren er tilgjengelig fra Rohde & Schwarz fra juli 2025. Den vil bli vist frem for publikum for første gang på IMS2025-utstillingen fra 17. til 19. juni 2025, på Moscone Center i San Francisco, California.
