DC/DC tilpasset jernbane

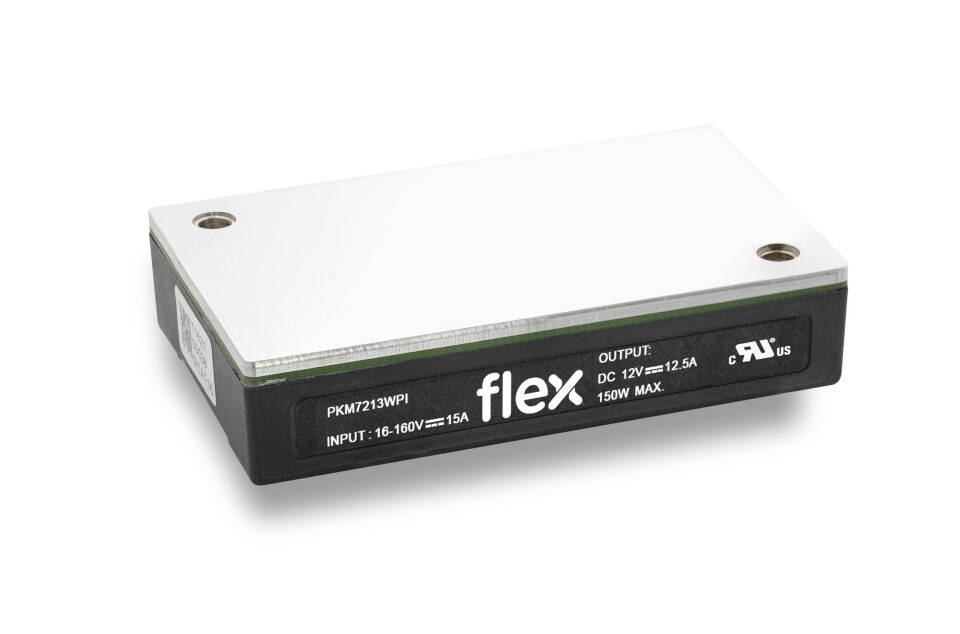

Flex Power Modules lanserer i disse dager sin PKM7200W-serie med DC-DC-omformere med et ultrabredt inngangsområde på 16-160 V (185 V/1 sek), egnet for jernbaneapplikasjoner verden rundt.

I en kapsling på bare 62 x 40 x 13 mm (2,44 x 1,57 x 0,51 tommer) skal produktene gi 150 W kontinuerlig utgangseffekt og 12 V, 24 V eller 54 VDC fullt regulerte enkeltutganger. Enhetene oppnår opptil 89 % effektivitet og har 4 kVDC-isolasjon, som oppfyller kravene i EN 50155 for jernbane, samt IEC/EN/UL 62368-1 for IT og audio/visuelle applikasjoner.

PKM7200W-serien har en ny egenskap i form av en VBUS-pinn, en inngangsreferert tilkobling som forsterkes til rundt 100 V, uavhengig av inngangsspenningen. Denne kan brukes til å lade en brukertilført kondensator som DC/DCen kobler inn når inngangsstrømmen avbrytes. Funksjonen muliggjør lang hold-up tid med en relativt liten kondensator, for å oppfylle kravene til 10 – 30 ms i EN 50155.

Produktene er i samsvar med den jernbanerelaterte brannsikkerhetsstandarden EN 45545-2 og er kvalifisert til EN 61373 og IEC 60068-serien av standarder for miljøtesting. EN 50121-3-2 for EMC i jernbaneapplikasjoner er oppfylt, samt EN 55011 og EN 61000-4-serien med standarder for EM-immunitet. EMI-ledede utslipp oppfyller EN 55032, CISPR 32 og FCC del 15J 'Klasse B' med et eksternt filter.
