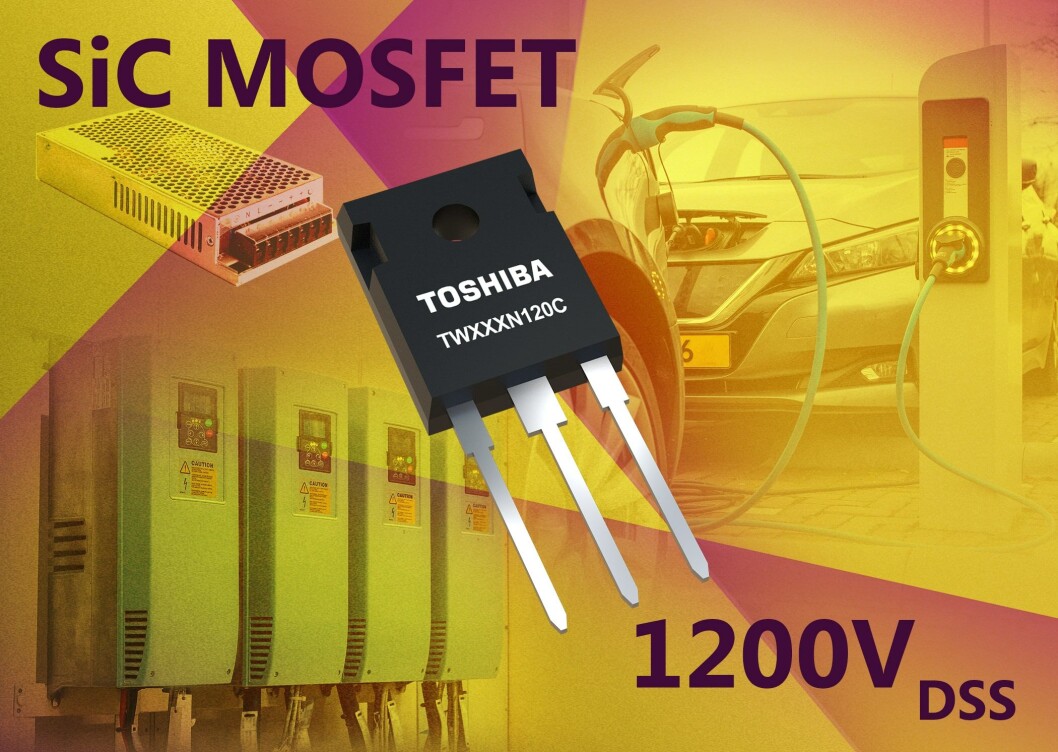

3. gen 1200V SiC MOSFETs

Toshiba Electronics Europe GmbH har lansert fem 1200V silisiumkarbid (SiC) MOSFETer som utnytter selskapets tredje generasjons SiC-teknologi for å øke energieffektiviteten til industrielle høyspenningsapplikasjoner. De brukes i utstyr som EV-ladestasjoner, fotovoltaiske omformere, industrielle strømforsyninger, avbruddsfri strømforsyning (UPS) og toveis eller halvbro DC-DC-omformere.

Ved å forbedre verdien av on-resistance x gate-drain ladningstall (RDS(on) x QGD) med mer enn 80 %, hever Toshibas nyeste SiC-teknologi både lednings- og svitsjeytelse i effektomformingsingstopologier, hevder selskapet.

I tillegg inneholder de nye enhetene den nyskapende innebygde Schottky-barrieredioden (SBD), utprøvd i forrige generasjon. Den innebygde SBD skal forbedre påliteligheten til SiC MOSFETer ved å overvinne interne parasittiske effekter for å opprettholde en stabil RDS(on) for komponenten.

Videre har produktene et stort maksimalt gate-sourcespenningsområde, fra -10V til 25V, noe som øker fleksibiliteten til å operere i ulike kretsdesign og bruksforhold. Gateterskelspenningen (VGS(th)) varierer fra 3,0 V til 5,0 V, og skal sikre forutsigbar svitsjeytelse med minimal avdrift og tillate et enkelt gatedriverdesign.

Tredje generasjons SiC MOSFET-er som er tilgjengelige nå omfatter TW015N120C, TW030N120C, TW045N120C, TW060N120C og TW140N120C. Enhetene har RDS(on)-verdier fra 15mΩ til 140mΩ (typisk ved VGS = 18V) og drain-strøm fra 20A til 100A (DC ved TC=25°C).
