Kabelsystem får plass under kjøleribber

Konnektorprodusenten Samtec, Inc. melder nå at de kan levere produksjonsvolumer av sine nye Si-Fly LP lavprofil kabelmontasjer.

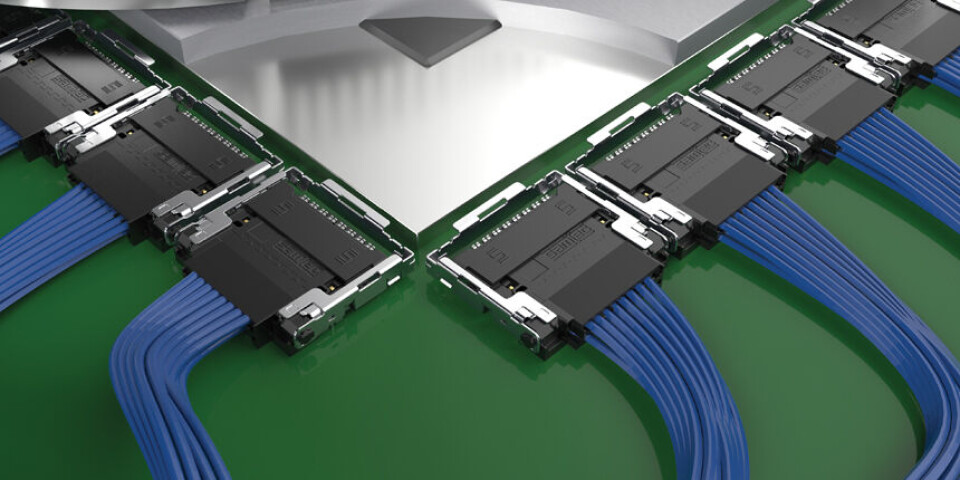

Den ekstremt lave monteringshøyden på 4,35 mm på Si-Fly LP kabel-til-kort-montasjer tillater side-til-side, front-til-bak eller buk-til-buk kretskortmontering nær IC-pakken, med sikker plassering under kjøleribber eller annen kjølemekanikk der z-aksehøyden er begrenset.

Hver Si-Fly LP-kabelenhet gir en PAM4 kanalhastighet på 112 Gbps i et 2-raders, 16-pars design med samlede datahastigheter på 896 Gbps (x8 toveis) eller 1,79 Tbps (x16 enveis) og er PCIe 6.0/CXL 3.2-kompatibel.

Ruting av signaler fra brikken gjennom en Flyover-kabel med høy tetthet og høy ytelse skal redusere termiske utfordringer, forenkle kortoppsettet og forbedre den totale kostnaden ved å eliminere dyre re-timere og gi mulighet for færre kortlag og billigere kretskortmaterialer, ifølge produsenten.

Si-Fly LP-kabelmontasjer har Samtecs proprietære 34 AWG, 92 ohm Eye Speed twinax-kabel med ultralav skjevhet. Eye Speed twinax muliggjør overlegen signalintegritetsytelse ved hjelp av avanserte koekstruderingsteknikker som optimaliserer symmetrien mellom signalledere og skjerming, og oppnår ekstremt lav intrapar-avdrift. Signalrekkevidde og -integritet blir stadig viktigere i høyhastighets datasentre, HPC- og AI-applikasjoner der Si-Fly LP ofte brukes. Hvert design er unikt, så Samtec opplyser at de samarbeider med systemarkitekter tidlig i prosessen for å lage løsninger for kabelhåndtering og termisk lastfordeling.

Samtecs Si-Fly LP-kabelsystemer (CPC, CPI) er på lager direkte fra Samtec. For mer informasjon om Si-Fly LP, se samtec.com/SiFly-LP.
