LTspice modeller av ESD-dioder

Würth Elektronik tilbyr nå, i samarbeid med Institutt for elektronikk (IFE) ved Graz tekniske universitet, en LTspice-modell for sine TVS-dioder og ESD-dempere for ESD-beskyttelse, basert på reelle måledata ved bruk av TLP (Transmission Line Pulsing).

Reelle måledata

Dette skal ifølge selskapet gjøre det mulig å måle komponentenes faktiske oppførsel under elektrostatiske utladningsforhold (ESD). De bruksklare simuleringsfilene forenkler integrering i SPICE-baserte analyser og bidrar til å forkorte designsykluser og time-to-market, heter det.

Konvensjonelle modeller av komponenter for ESD-beskyttelse er vanligvis avhengige av forenklede tilnærminger. De nye modellene utviklet av Würth Elektronik og IFE, basert på måledata, gjenspeiler imidlertid de faktiske transiente egenskapene, inkludert snapback-oppførsel.

Snapback

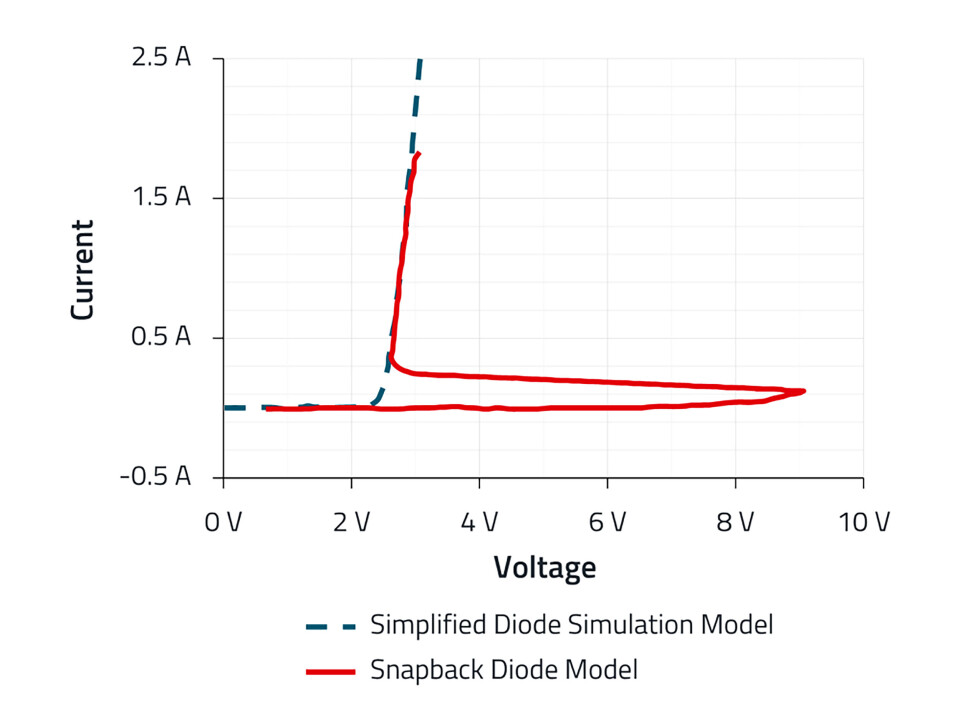

Snapback-effekten gjør at spenningen kan klemmes til et lavere nivå etter en transient overspenning enn det som er mulig med standard PN-dioder. Dette er et sentralt aspekt ved ESD-beskyttelse, ettersom det reduserer både overspenningen og den resulterende termiske belastningen på sensitive elektroniske komponenter, så muligheten til å simulere dette er en kritisk forbedring av utviklingsprosessen. Modellene skal nå være klare for nedlasting i Würth Elektroniks nettkatalog.
