EMC-pakninger:
Mykt og effektivt skjermingsmateriale
Parker lanserer CHO-SEAL EMI-skjermingspakning med lav durometer for militær og kommersiell bruk.
Chomerics Division of Parker Hannifin Corporation har introdusert en ny EMI-skjermingspakning med lav durometer for bruk i både militære og kommersielle elektroniske bruksområder.
De opplyser at CHO-SEAL 1299 har en lavere hardhet (kun typiske Shore A 45-egenskaper) enn mange tradisjonelle ledende elastomerpakninger, samtidig som den gir svært effektiv skjerming og korrosjonsmotstand mot aluminium.

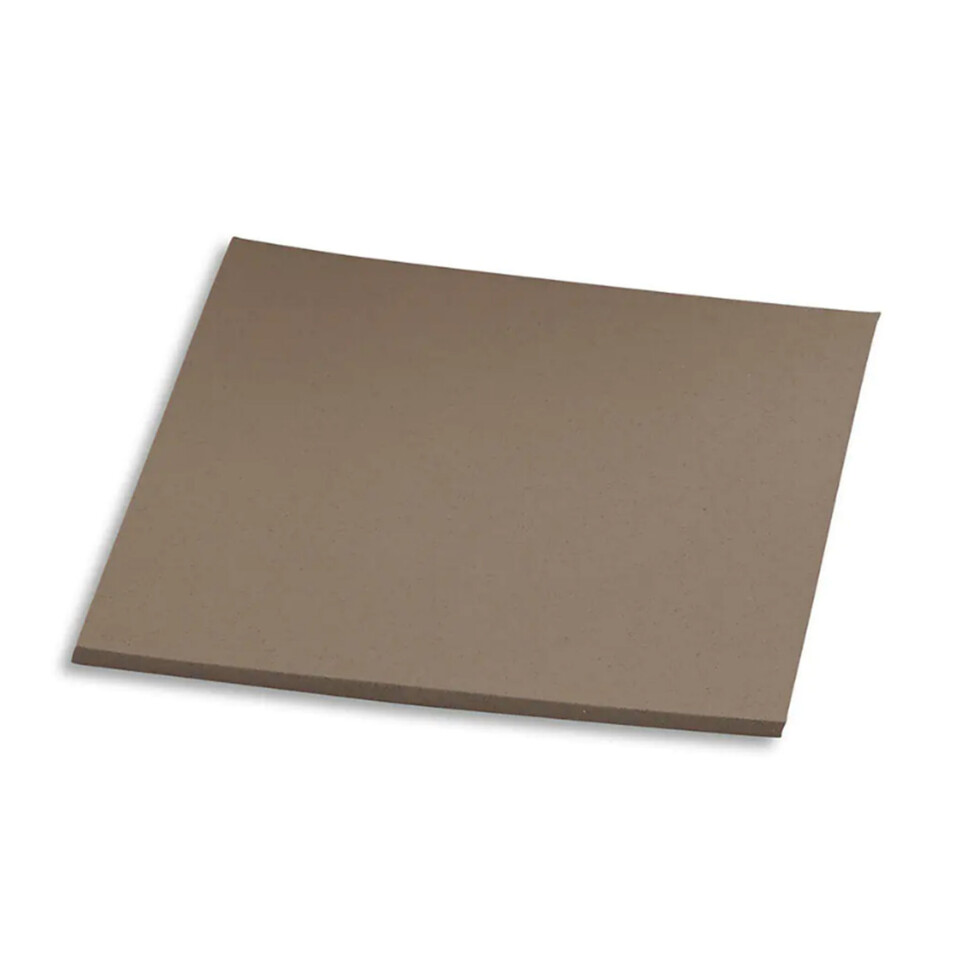

Det nye produktet beskrives som en elektrisk ledende EMI-skjermende elastomerpakning som består av passiviserte og sølvbelagte aluminiumspartikler i et bindemiddel av fluorsilikon. Materialet skal ha en høyere temperaturgrense enn de fleste ledende fluorsilikoner (opptil 200 °C kontinuerlig bruk) og er motstandsdyktig mot tøffe kjemikalier som kjølevæske for maskinering, hydraulikkvæsker, mineraloljer og diverse drivstoff.
Selv om den eldre CHO-SEAL 1298 er blant Chomerics mest pålitelige produkter, trenger materialet mer kraft for å komprimere enn visse bruksområder kan gi. Parker utviklet CHO-SEAL 1299 for å gi kundene den samme ytelsen de kjenner til og bruker, i en mykere form, heter det.
Den lave kompresjonskraften til materialet, med en hardhet på bare 45 Shore A (35 % mykere enn CHO-SEAL 1298), gjør den egnet for EMI-skjerming. Det inkluderer militære kommunikasjonsmoduler, ubemannede luftfartøy (UAV), marine- og skipselektronikk, bærbar elektronikk og robotutstyr. Det gir beskyttelse mot inntrenging av støv, fuktighet og mer. Og det er ifølge produsenten banebrytende for mange bruksområder for elektroniske enheter som krever fleksibilitet i utformingen uten å gå på bekostning av EMI-skjermingseffektiviteten.

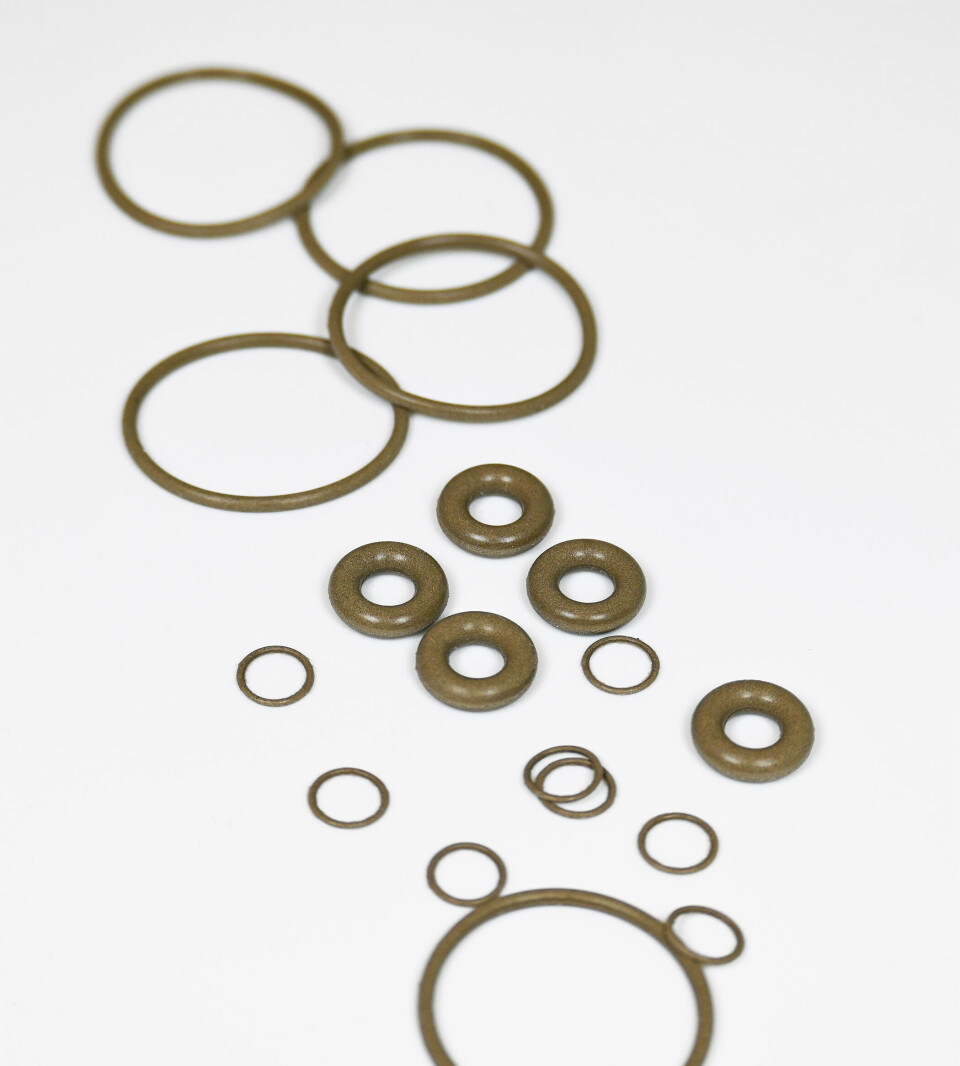

Et vanlig brukstilfelle er koblingstetninger. Som en følge av den høye kraften som kreves for mindre koblinger, kan det være spesielt vanskelig å komprimere et ledende elastomermateriale selv i små mengder. Tilgang på et mykere materiale vil være til fordel for kunder som har en lignende utfordring.
Som en elektrisk ledende elastomer av fluorsilikon gir CHO-SEAL 1299 god EMI-skjerming over et bredt frekvensspekter. I henhold til testmetoden MIL-DTL-83528 (avsnitt 4.5.12) gir for eksempel det nye EMI-pakningsmaterialet en skjermingseffektivitet på minimum: 128 dB ved 100 MHz (E-felt); 102 dB ved 500 MHz (E-felt); 110 ved 2 GHz (plan bølge); 122 dB ved 10 GHz (plan bølge); og 94 dB ved 18 GHz (plan bølge).
