Nytt flaggskip fra Siglent

Nytt 2 GHz oscilloskop med lav inngangsstøy og høy samplingshastighet skal møte utfordringene med stadig høyere svitsje- og signalhastigheter.

Publisert Sist oppdatert

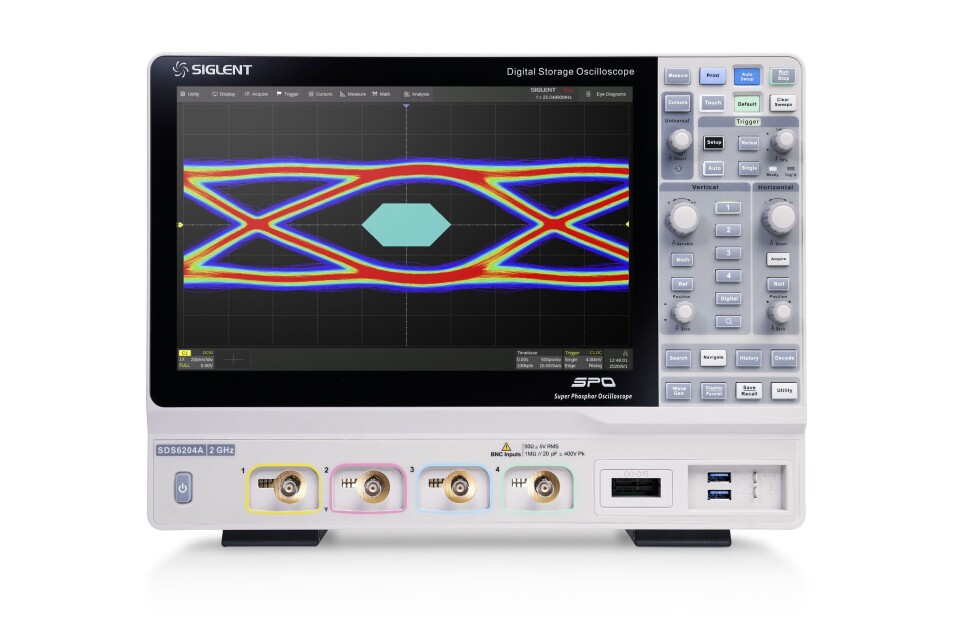

Diglent Technologies lanserer nå sitt nye flaggskip, oscilloskopserien SDS6000A som er tilgjengelig med en maksimum båndbredde på 2 GHz.

I tillegg kan enheten by på 5 GS/s per kanal og en interpoleringsteknikk kalt ESR (Enhanced Sample Rate) som skal gi en ekvivalent samplingshastighet på opp til  10 GS/s per kanal.

Ifølge distributøren, Auglit AS, er instrumentet blitt optimalisert for å kunne levere en høy grad av signalintegritet. Det nyutviklede inngangstrinnet skal gi en ytelse på SFDR > 45 dBc, kanal-til-kanalisolasjon på opp til 70 dB, og DC forsterkernøyaktighet på +/- 1,5 %). Dette betyr at selv små signaler på den laveste vertikale skalaen (500 µVdiv) skal kunne fanges inn nøyaktig.

Den nye HiRES (High Resolution) funksjonen skal videre forbedre den vertikale oppløsningen fra 8 bits til opp til 16 bits.

Oscilloskopet er tilgjengelig i 500 MHz, 1 GHz og 2 GHz versjoner. Signalfangstminnet har en maksimal størrelse på 500 Mpts og er distribuert over 1, 2 eller 4 kanaler.

Innhenting av bølgeformer kan skje med en hastighet på opp til 750.000 bølgeformer/s i sekvensmodus.

Sammen med den digitale triggeren og et omfattende triggerutvalg skal sjeldne hendelser kunne isoleres raskt og effektivt.  Den såkalte sonetriggeren tilbyr to brukerdefinerte soner som kan posisjoneres individuelt og brukes i inklusive eller ekslusive modus.  De innhentede signalene kan zoomes i både X- og Y-retning.

Som med øvrige Siglent-oscilloscop, er "historie" funksjon, masketest, Bode-plott og en rekke serielle bussdekodere (I2C, SPI, UART, CAN, LIN) implementert som standard.
