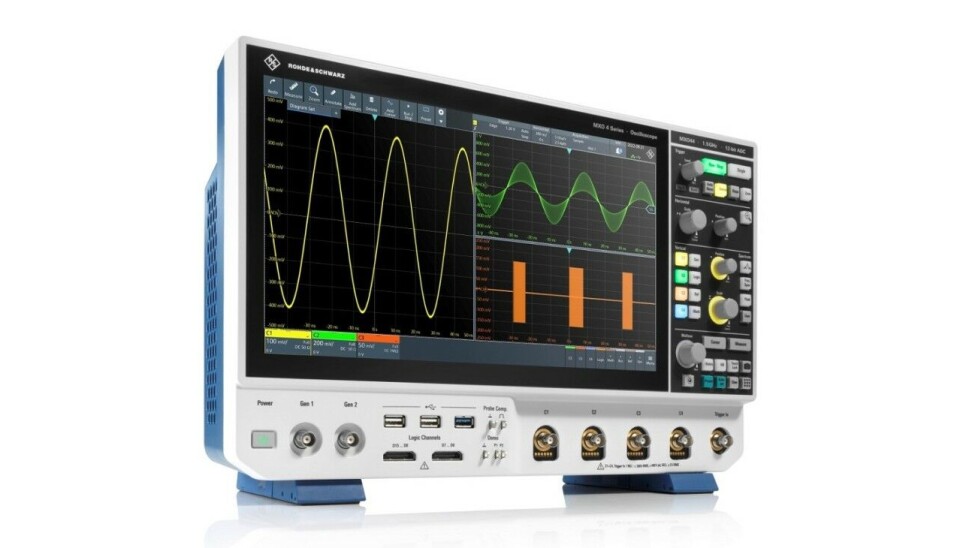

R&S MXO 4 er et helt nytt oscilloskop fra Rohde & Schwarz.

Helt ny generasjon oscilloskop fra R&S

Rohde & Schwarz legger til en helt ny serie til sin oscilloskopportefølje som leverer en rekke nyheter. De nye oscilloskopene i R&S MXO 4-serien skal ha verdens raskeste sanntidsoppdateringshastighet på over 4,5 millioner sveip per sekund.

Publisert

Denne artikkelen er 2 år eller eldre

I følge produsenten betyr det at man kan se flere signaldetaljer og sjeldne hendelser enn med noe annet oscilloskop. 12-bits ADC i R&S MXO 4-serien har 16 ganger så høy oppløsning som tradisjonelle 8-bits oscilloskop ved alle samplingshastigheter for mer presise målinger. Et standard innsamlingsminne på 400 Mpts på alle fire kanalene gir instrumentet opptil 100 ganger mer standardminne enn sammenlignbare instrumenter.

MXO 4 er har fire kanaler og tilgjengelig i fem modeller med en båndbredde på 200 MHz, 350 MHz, 500 MHz, 1 GHz og 1,5 GHz.

AD-omformeren er på 12 biter, men kan heves til 18 biter ved å bruke algoritmer implementert i ASIC.

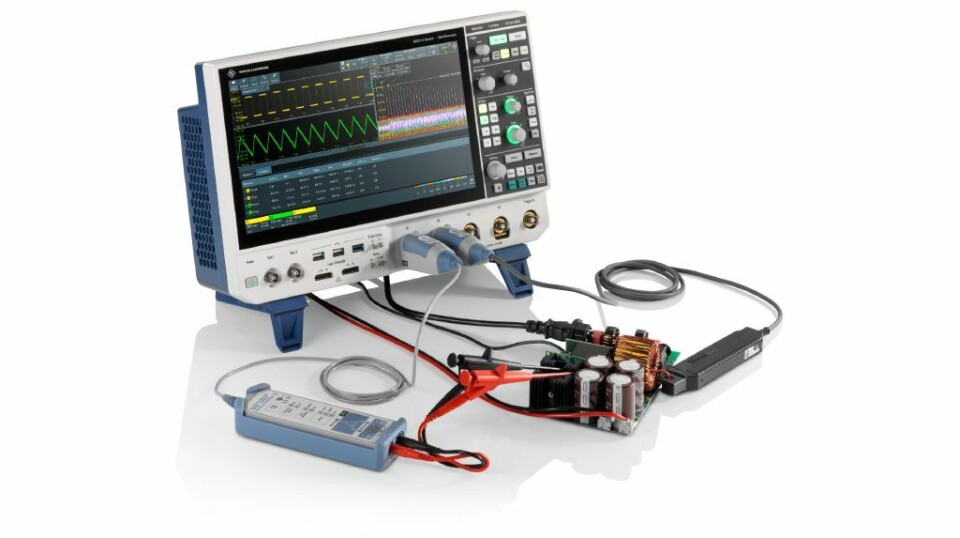

Eksempel på MXO 4 i bruk.

Instrumentet har en digital trigger hentet fra sine dyrere søsken. Den har en følsomhet på 1/10 000-del av en skala, noe som gjør det lettere å finne små avvik i signalet.

I tillegg til målinger i tidsdomenet er det mulig å studere signalet i frekvensdomenet ved hjelp av en FFT-transformasjon som foregår opptil 45 000 ganger per sekund.

Den kapasitive berøringsskjermen er på 13,3 tommer og det grafiske brukergrensesnittet er laget for å bli mer intuitivt. For de som har lite plass på laboratoriebenken kan Vesa-festet på baksiden av instrumentet komme godt med.

Som et alternativ kan du få 16 digitale kanaler for logikkanalyse, en to-kanals bølgeformgenerator på 100 MHz samt dekoding av ulike protokoller inkludert trigging for ulike databusser.

Prisen starter på 7600 euro.
