Bringer profesjonell målefunksjonalitet til Raspberry Pi
Digilents serie med MCC DAQ-HAT’er (Hardware Attached on Top) forbedrer Raspberry Pi-plattformen med profesjonelle målefunksjoner. Enkelt montert på 40-veis GPIO-grensesnittet til denne mest populære enkeltkortsdatamaskinen, gir DAQ-HAT-ene forskjellige analoge og digitale I/O-funksjoner. Disse HAT’ene tilbyr lignende spesifikasjoner og nøyaktighet som tradisjonelle USB- og Ethernet-baserte DAQ-produkter fra Measurement Computing med oppløsning på opptil 24-biter og samplingshastigheter på opptil 100 kS/s.
Besøk Digilent (An NI company) på Embedded World i Nürnberg (stand 4-309) og se hvor raskt og effektivt målinger av dynamiske signaler kan utføres på Raspberry Pi-plattformen. Vilkårlige bølgeformsignaler, for eksempel et sinusbølgesveip, genereres av en USB-1608GX-2AO 16-bits multifunksjonsmåleenhet kontrollert av Raspberry Pi og innhentet med en MCC 172 DAQ HAT. Raspberry Pi utfører en FFT-spektrumalanalyse og viser frekvensdomenedataene i sanntid, mens en annen MCC 134 DAQ HAT, som aksepterer opptil fire termoelementsensorer, overvåker systemtemperaturene nøyaktig samtidig.

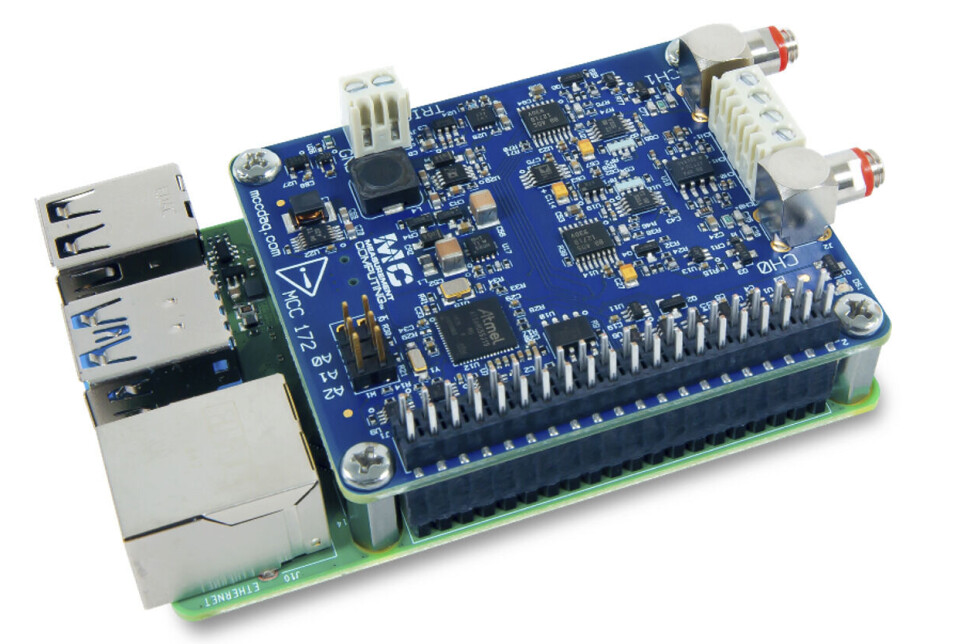

MCC
172 er designet for lyd- og vibrasjonsapplikasjoner og tilbyr to
inngangskanaler for AC-spenninger eller direkte tilkobling av IEPE-sensorer som
akselerometre og mikrofoner, noe som eliminerer behovet for ekstra maskinvare
for signalbehandling. Innganger samples samtidig med 24-bits oppløsning og
opptil 51,2 kS/s per kanal.
MCC 134 er designet for temperaturmålingsapplikasjoner og har fire termoelementinngangskanaler. En 24-bits A/D-omformer, kompensasjon for kalde overganger og åpen termoelementdeteksjon gir profesjonell nøyaktighet. Flere termoelementtyper kan velges per kanal.
Opptil åtte forskjellige MCC DAQ-HATER kan stables på én
Raspberry Pi og synkroniseres for kanalutvidelse. Ytterligere DAQ-HAT’er er
tilgjengelige med 12-bit
eller 16-bit spenningsinnganger, analoge
utganger og digital I/O, slik at brukere kan konfigurere multifunksjons
Raspberry Pi-baserte løsninger.

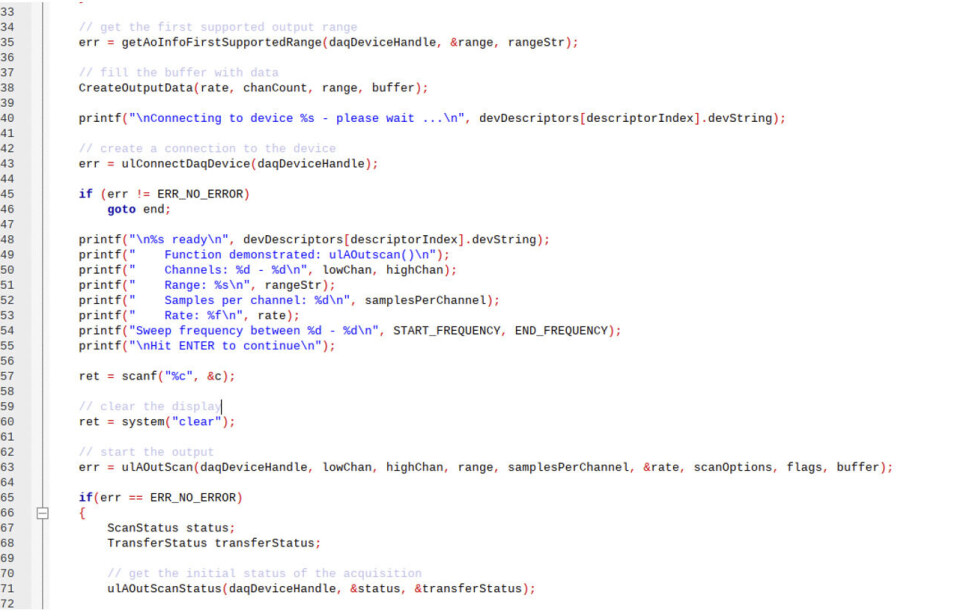

På Embedded World demonstreres datainnsamling, FFT og datalogging
ved å bruke gratis datalogger-eksempelkode fra Digilent. MCC DAQ-HAT kommer med
programvarebiblioteker med åpen kildekode som støtter Python og C/C++ for å
lette rask og enkel utvikling. Omfattende API- og maskinvaredokumentasjon er
også gitt. DAQ HAT-programvarebiblioteket ble opprettet og støttes av Digilent.
Utviklingsrommet ligger på GitHub hvor brukere kan finne biblioteker,
eksempler, fastvareoppdateringer og mer.
