Kraftelektronikk:
Kompakt drop-in gatedriver
Ny gatedriver-IC med integrert bootstrap-diode og motstand, skal bidra til å forenkle høyhastighetsdesign for børsteløse motorer, elektroverktøy og DC-DC-omformere.

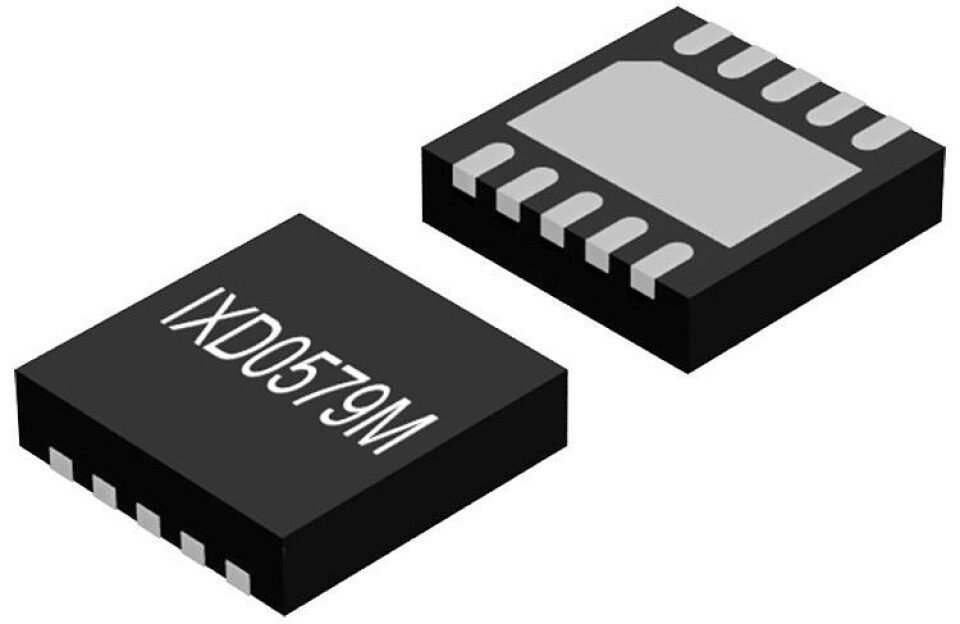

Littelfuse, Inc. lanserte i dag sin IXD0579M høyhastighets gatedriver-IC, som de mener forenkler kortdesign, sparer plass og tilbyr et pålitelig alternativ fra flere kilder for å drive N-kanal MOSFETer eller IGBTer i halvbro-konfigurasjoner.
Komponenten er designet for å operere over et bredt forsyningsområde fra 6,5 V til 18 V, og integrerer en bootstrap-diode og en seriestrømbegrensningsmotstand – komponenter som vanligvis krever diskret plassering – i en enkelt kompakt 3×3 mm² TDFN-10-pakke. Denne innovative integrasjonen skal redusere komponentantallet og -kostnader, samtidig som den muliggjør enklere kretskortutlegg.
Noen sentrale produktfunksjoner og fordeler:
- Høy drivkapasitet: 1,5 A kilde og 2,5 A sink-utgangsdrivstrøm
- Bredt forsyningsspenningsområde: Fungerer fra 6,5 V til 18 V med UVLO-beskyttelse
- Integrert bootstrap-krets: Bootstrap-diode og motstand på brikken forenkler designet
- Kompatibilitet med logisk nivå: Kobles direkte til TTL- og CMOS-nivåer (ned til 3,3 V)
- Kryssledningsbeskyttelse: Forhindrer samtidig ledning på høy og lav side
- Ultralav standby-strøm: Mindre enn 1 µA standby-modus for energieffektivitet
- Termisk robusthet: Fungerer fra −40 °C til +125 °C
