Komponenter:
Svært små filmkondensatorer
TDK med ultrasmå PFC-kondensatorer for plassbegrensede forbrukerapplikasjoner.

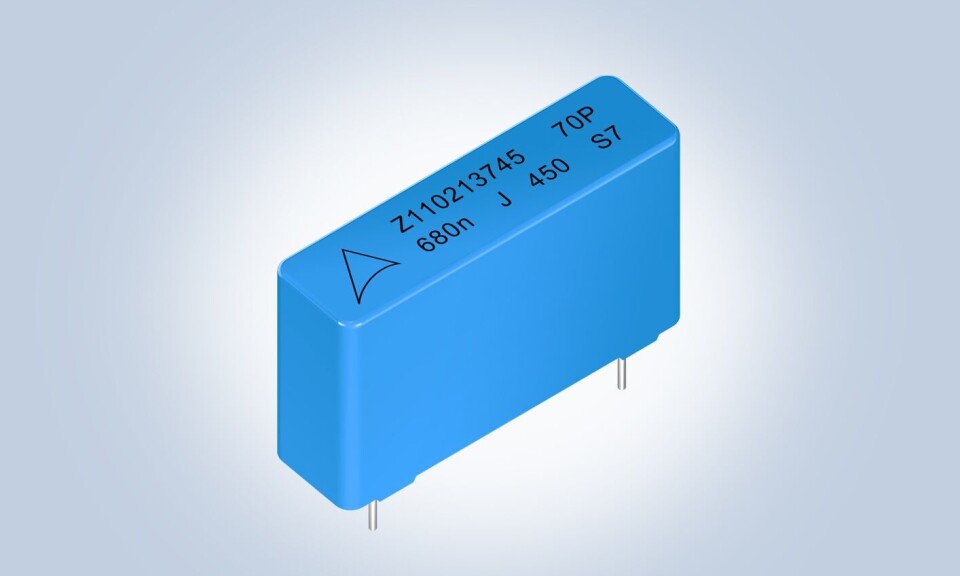

TDK Corporation introduserer B3270xP, en serie ultrasmå, metalliserte polypropylen (MKP) filmkondensatorer skreddersydd for effektfaktorkorreksjonstrinn (PFC) i strømforsyninger for forbrukerelektronikk. Med sitt kompakte design og selvreparerende egenskaper er disse komponentene ifølge produsenten konstruert for bruk i adaptere og strømforsyninger for enheter som bærbare datamaskiner og spillkonsoller.
B3270xP-serien er tilgjengelig i tre varianter med hensyn til ledningsavstand – 10 mm (B32701P), 15 mm (B32702P) og 22,5 mm (B32703P) – med nominelle likespenninger på 450 V, kapasitansverdier fra 0,47 µF til 2,2 µF, og en ESR på 10 mΩ til 25 mΩ ved 100 kHz.
Disse kondensatorene opererer opp til en kapslingstemperatur på +110 °C (med spenningsreduksjon over +85 °C), og skal levere konsistent ytelse over en levetid på 50 000 timer ved nominell spenning og +85 °C. I tillegg har de en dissipasjonsfaktor tanδ på opptil 1,0∙10⁻³ ved 1 kHz. TDK tilbyr LTspice-modeller for disse komponentene.
Komponentene er designet med parallelle ledninger og halogenfrie alternativer på forespørsel, oppfyller RoHS-samsvar, og tilbys i bulk, ammunisjonspakke eller snellekonfigurasjoner. Plasthuset og epoksyharpiksforseglingen skal oppfylle UL94V-0-standardene, noe som sikrer flammehemming og mekanisk holdbarhet.
