Motorstyring:
Utviklingskort for stepmotordrivere

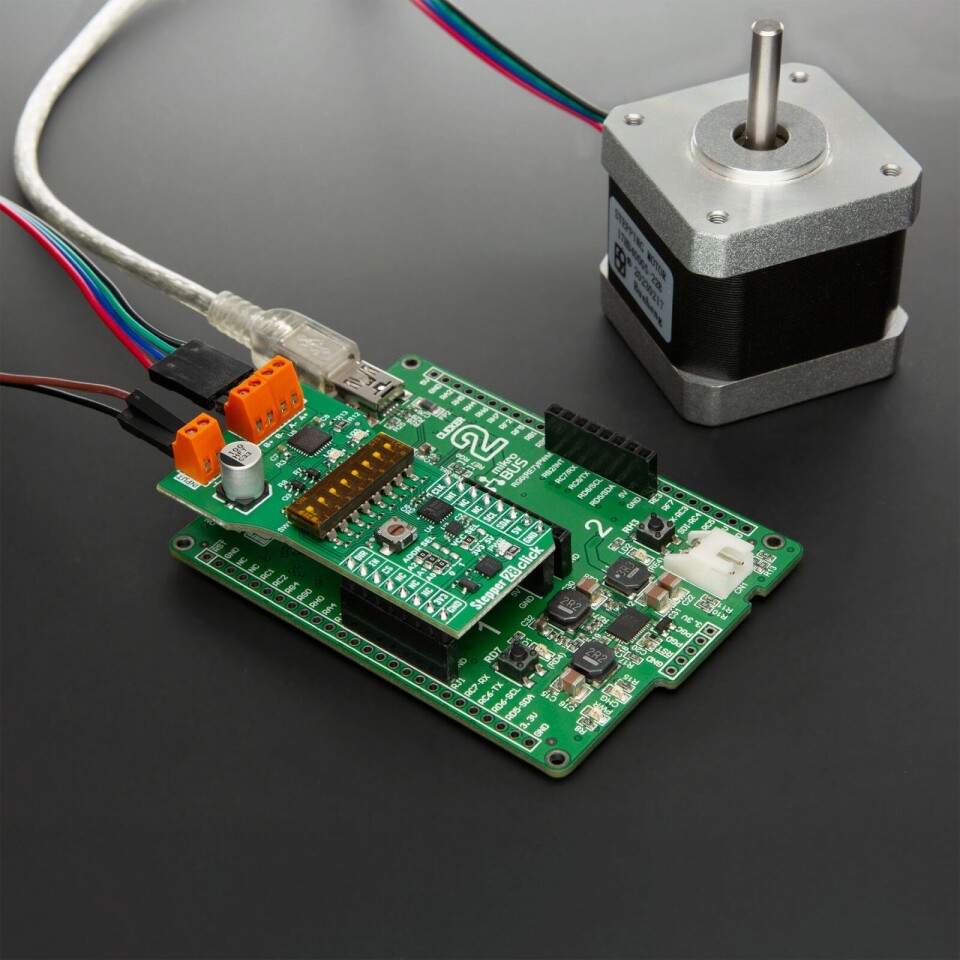

Nå kan du utvikle BiCD konstantstrøm 2-fase bipolare stepmotordrivere med opptil 2,7 A utgangsstrøm tilgjengelig, ved hjelp av Stepper 28 Click fra MIKROE.
Stepper 28 Click er et kompakt add-on utviklingskort som skal gi presis styring av 2-fasede bipolare stepmotorer. Dette nye Click-kortet fra MIKROE har integrert TB67S559FTG, en BiCD konstantstrøm 2-faset bipolar steppermotordriver-IC fra Toshiba Semiconductor.
– Click-kort lar designere starte utviklingen umiddelbart uten å måtte lære nye verktøy eller betale for utviklingssett, sier Nebojsa Matic, administrerende direktør i MIKROE. – Dette Stepper 28 Click-kortet er ideelt for å kontrollere motorer i skrivere, skannere og annet kontormaskineri, og for å drive motorer i kasseskuffer eller kvitteringsskrivere (PoS). Det kan brukes til å administrere motorbevegelser for dispensering av produkter i salgsautomater, eller for å gi presis panorering og tiltkontroll i overvåkingskameraer, forklarer han.
Stepper 28 Click-driveren er et nytt medlem av MIKROEs mikroBUS-baserte Click-kortfamilie med 1900 ulike produkter, og integrerer DMOSFET-utgangstransistorer med lav PÅ-motstand. Den støtter motorforsyningsspenninger fra 8,2 V til 44 V og leverer opptil 2,7 A utgangsstrøm, samtidig som den inkluderer teknologier som Advanced Current Detect System (ACDS) for motstandsløs strømregistrering og Advanced Dynamic Mixed Decay (ADMD) for optimalisert strømregulering. Kontrollerkortet støtter full-trinns oppløsning til 1/32 trinn for mindre motorstøy og jevnere kontroll, i tillegg til flere indikatorer for avviksdeteksjon.
Kortet er fullt kompatibel med mikroBUS-sokkelen og kan brukes på alle vertssystemer som støtter mikroBUS-standarden. Den leveres med mikroSDK-biblioteker med åpen kildekode, noe som gir god fleksibilitet for evaluering og tilpasning.
