ROHM Releases a New Compact PFC + Flyback Control Reference Design for Power
Et nytt referansedesign (REF67004) fra ROHM skal være i stand til å styre to vanlige typer kraftomformere i forbruker- og industrielle strømforsyningsapplikasjoner ved hjelp av én MCU: Kritisk ledningsmodus PFC (Power Factor Correction) og kvasiresonant flyback.
Dette er en del av ROHMs såkalte LogiCoA kraftforsyningsløsning, som utnytter analog-digital hybrid styringsteknologi. Den kombinerer en analogstyrt effekttrinnkrets med ROHMs silisium MOSFETer og gatedriver-ICer med en digitalt administrert kraftforsyningskrets bygget rundt den laveffekts LogiCoA MCUen.

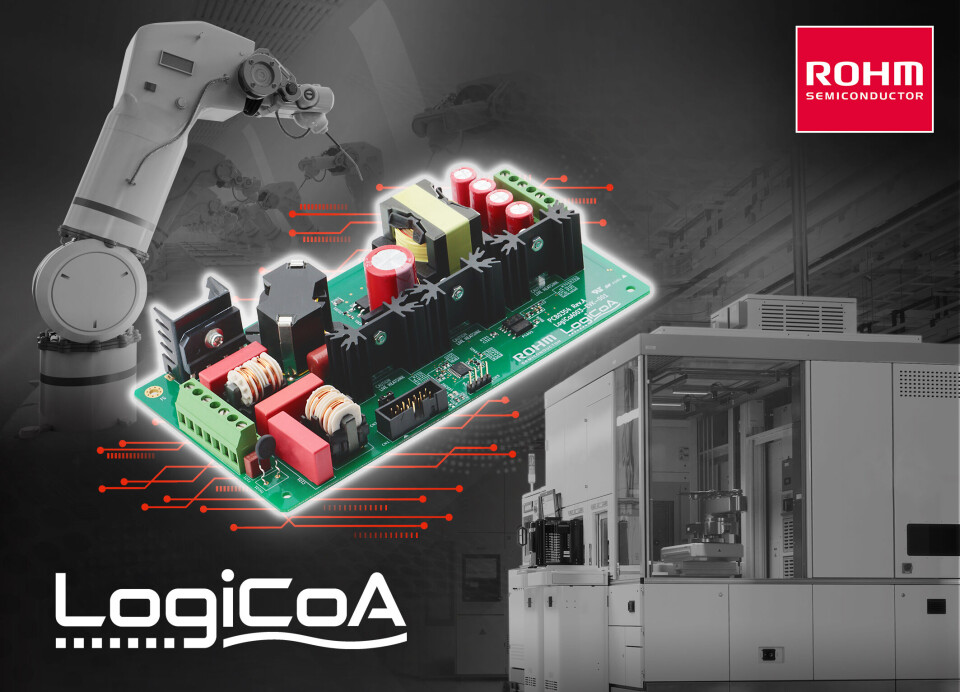

REF67004 er et referansedesign som øker AC-inngangen ved hjelp av en kritisk ledningsmodus PFC-omformer, etterfulgt av en kvasiresonant flyback-omformer for å levere en regulert DC 24V-utgang. Funksjonene inkluderer en kalibreringsfunksjon som kompenserer for variasjoner i de eksterne komponentkarakteristikkene, slik at LogiCoA MCUen kan utføre høypresisjons spenningskonfigurasjon og overstrømsbeskyttelse. Dette skal gi reduserte designmarginer, noe som gjør det mulig å velge mer kompakte (lavt strømforbruk) kraftforsyningsenheter og induktorer, noe som til slutt bidrar til å minimere kortareal og senke de totale systemkostnadene.
Referansedesignet inkluderer også en loggføringsfunksjon som lar MCUen lagre driftsdata, som inngangs-/utgangsspenning, strøm, temperatur, systemstatus før avstengning og akkumulert driftstid, i det innebygde ikke-flyktige minnet. Disse dataene kan analyseres for å identifisere den underliggende årsaken til strømforsyningsfeil. I tillegg kan ulike strømstyringsparametere og driftshistorikk konfigureres og hentes fra en PC via UART (med en signalkonverteringsenhet) ved hjelp av eksempelprogrammer, inkludert RMOS (Real-time Micro Operating System) strømstyrings-OS, tilgjengelig på ROHMs nettsted. Praktisk evaluering er mulig ved bruk av referansedesignkortet LogiCoA003-EVK-001. Fremover vil ROHM fortsette å tilby en rekke referansedesign for strømforsyninger for å støtte og akselerere utviklingen av kundenes strømforsyninger, får vi opplyst.
