Evalueringssett for energihøsting
Sammen med det italienske konsulentfirmaet @m2el har Arrow Electronics utviklet et evalueringssett for energihøsting. Med settet kan data sendes og mottas via moduler drevet av solenergi og temperaturforskjeller.
Denne artikkelen er 2 år eller eldre
«The Drop kit», som settet heter, kommer med komponenter fra Atmel Corporation og Linear Technology. Disse ble valgt på grunn av det lave energiforbruket og at de egnet seg i energihøste-applikasjoner, sier Arrow.
Settet består av to kort for energihøsting: Et solarkort (SBN) og et Peltier-kort (PBN). Begge er utstyrt med en 2,4GHz radio (802.15.4 ZigBee-klar) for trådløs dataoverføring, slik at de kan opptre som nettverksnoder. En tredje trådløs node (UBN) kan kobles til en Windows-basert PC via USB, der data som er samlet inn og sendt fra de to innhøstingskortene kan presenteres.
Kortene er bygget rundt Linears LTC3109 autopolare step-up omformer og LTC3105 400mA step-up omformer med maksimal effektpunktkontroll. Atmel-komponentene inkluderer den høytytende, laveffekt, 32-bit Atmel AVR AT32UC3B0256 RISC-basert mikrokontroller, laveffekt 8/16-bit AVR ATXMEGA128A3 mikrokontroller og laveffekt 2.4GHz Atmel AT86RF230 transceiver, designet for IEEE802.15.4, ZigBee, RF4CE, SP100, WirelessHART og ISM-applikasjoner.

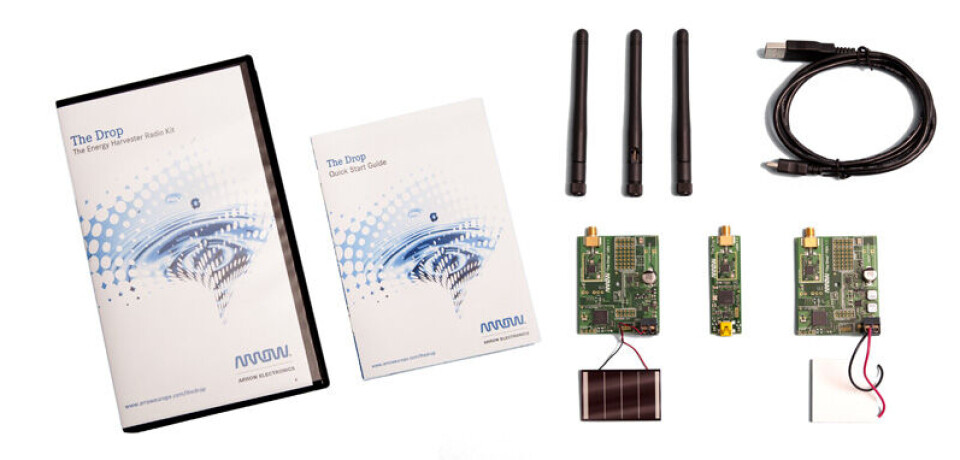

I tillegg til de tre nettverksnodene, kommer settet med et solcellepanel, en Peltier-celle, tre RF-antenner og en mini USB-kabel. Programvaren The Drop Radio Console, som inkluderer en demonstrasjonsapplikasjon og USB-driver, kan lastes ned fra www.thedrop.eu eller www.arroweurope.com/thedrop.
Med programvaren er det også mulig å lage egne design basert på settet ved å bruke de originale skjemaene, Gerber-filer og firmware, som alle kan lastes ned fra nettsiden.
Evalueringssettet koster 199 Euro. Besøkende til Embedded World i Nürnberg (28. februar til 1. mars) får muligheten til å se evalueringssettet på Arrows stand.
