R&S forbedrer brukergrensesnitt i RTP-serien
Rohde & Schwarz forbedrer brukergrensesnittet i sine R&S RTP oscilloskop kombinert med bedre sanntids signalintegritet.
Den nye generasjonen R&S RTP høy-ytelses oscilloskop skal kombinere avanserte signalintegritetsmålinger med raskest mulig signalinnhenting for sanntids analyse, heter det i en pressemelding fra Rohde & Schwarz.

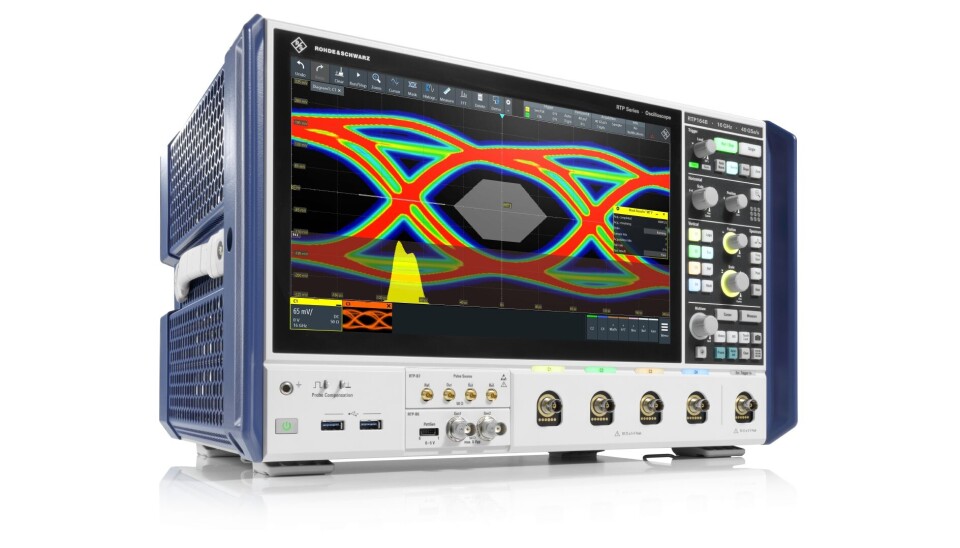

De nye modellene kommer med en større og klarere 13,3 tommer full HD berøringsskjerm og et helt nydesignet frontpanel. Den 16:9 format skjermen kan vise skarpe bilder av bølgeformer, samtidig som oppsett kan endres og raskt, med intuitiv tilgang til vanlige instrumentoppsett.
Dr. Andreas Werner, Vice President Oscilloscopes at Rohde & Schwarz, says: “– Å forbedre anvendeligheten slik at testingeniører kunne fokusere på designproblemene fremfor å operere testutstyret var essensielt for våre FoU-ingeniører da vi bestemte oss for å oppgradere RTP-serien, forklarer leder for oscilloskop-gruppen i R&S, dr. Andreas Werner.
R&S RTP-oscilloskop er tilgjengelig i forskjellige båndbreddemodeller fra 4 GHz til 16 GHz med en samplingsfrekvens på opptil 40 Gsample/s. Alle modellene støtter også båndbreddeoppgraderinger helt opp til 16 GHz. Kjernen i R&S RTP er en egenutviklet signalfangst- og prosesserings-ASIC fra Rohde & Schwarz, som muliggjør en signalinnhentingshastighet på 750.000 bølgeformer/s, noe som skal gjøre det lettere for ingeniører å oppdage, isolere og analysere designfeil i kretskort. For å fange og analysere lange hendelser eller sekvenser på en pålitelig måte, har Rohde & Schwarz økt det standard innsamlingsminnet til 100 megapunkter per kanal, med ytterligere oppgraderingsalternativer på opptil 3 gigapunkter per kanal. Dette mener produsenten gjør R&S RTP til en ny målestokk i denne klassen.
Den maskinvareimplementerte 16 Gbps klokkedatagjenopprettingen (HW-CDR) som muliggjør sanntids øyediagrammer for langsiktig overvåking av høyhastighets serielle grensesnitt, beskrives som et høydepunkt i R&S RTP. De nye R&S RTP-K136- og K137-alternativene støtter dataøyeanalyse av sekvensielle biter i en innhentet datastrøm med maksimale datahastigheter på 8 Gbps og 16 Gbps. Timing for «bit slicing» er basert på den kontinuerlig kjørende HW-CDR. Dette skal ha betydelige fordeler i forhold til tradisjonell etterbehandling med en programvarebasert CDR. Brukere kan kombinere denne funksjonen med sanntids-de-embedding og sanntids-differensiale matematiske funksjoner i R&S RTP for å fullføre feilsøking eller søke etter signalfeil på en brøkdel av tiden.
Nye funksjoner er blant annet R&S RTP-K39, en brukerdefinert matematikkopsjon. Den gjør det mulig å kalle opp et Python-script for komplekse beregninger og vise resultatet som et mattesignal på oscilloskopet, noe som skal skape nye muligheter for å analysere de innhentede data. Andre nye applikasjonsmuligheter inkluderer R&S RTP-K27 MIPI D-PHY V2.1/2.5, R&S RTP-K28 MIPI C-PHY V2.1 og R&S RTP-K102 USB 3.2 Gen 1 & 2 RX samsvarstester. Disse utnytter R&S ScopeSuite rammeverk for samsvarstest for å støtte automatiserte tester med bildebaserte retningslinjer og oppsummere resultater i testrapporter.
