Mellomklasse signalgenerator for 5G
R&S SMM100A vektorsignalgenerator omdefinerer signalgenerering i mellomklassen for 5G, Wi-Fi 6E med mer.
Denne artikkelen er 2 år eller eldre

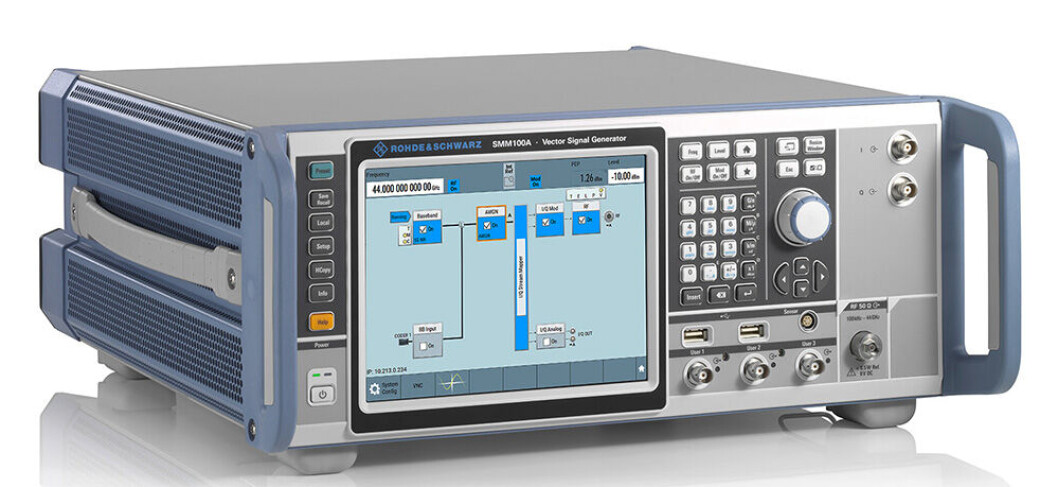

Rohde & Schwarz introduserer R&S SMM100A, som i følge produsenten er den eneste vektorsignalgeneratoren med mmWave-testfunksjoner i sin klasse. Instrumentet klarer å generere digitale signaler for de mest avanserte trådløse kommunikasjonsenhetene som kommer i produksjon, i tillegg til fremtidige produkter og teknologier.
Signalgenerator dekker både 5G NR FR1 og FR2-frekvenser. Det nye produktet skal også vise utmerkede RF-karakteristikker over hele frekvensområdet fra 100 MHz til 44 GHz. Den dekker alle båndene som brukes av trådløse standarder, inkludert LTE og 5G NR, samt de nyeste WLAN-standardene Wi-Fi 6 og Wi-Fi 6E (opptil 7,125 GHz). Trådløse personlige nettverk som Bluetooth dekkes også. Instrumentets maksimale RF-modulasjonsbåndbredde på 1 GHz oppfyller kravene til å generere bredbåndssignaler som brukes av enheter som utnytter de mest krevende trådløse standardspesifikasjonene, inkludert IEEE 802.15.4z Ultra-Wideband (HRP-UWB).
Maksimal utgangseffekt er på +18 dBm, noe som reduserer behovet for eksterne forsterkere.
R&S SMM100A leveres med seks maksimale frekvensalternativer fra 6 GHz til 44 GHz, og fire modulasjonsbåndbreddealternativer fra 120 MHz til 1 GHz for å oppfylle alle de viktigste kravene til utstyrets båndbredde. Brukere kan når som helst oppgradere instrumentets funksjoner etter behov ved å skrive inn en nøkkelkode.
Både sanntids signalgenerering med en intern basebåndgenerator for generering av signalparametere på stedet, og en vilkårlig bølgeformgenerator (ARB) for bølgeformer definert med simuleringsprogramvaren R&S WinIQSIM2 er tilgjengelig. R&S SMM100A har en stor ARB-minnedybde på opptil 2 Gsample og en høy maksimal samplingsfrekvens på 1,2 Gsample/s. For produksjonsbruk øker flersegmentmodus testsekvensene enda mer, med rask veksling mellom individuelle basebåndsignaler.
Med den innebygde SCPI-makroopptakeren kan man lage fjernkontrollprogrammer raskt og enkelt. Videre kan MATLAB- eller Python-skript utføres, som ikke bare kan brukes på nytt, men på de fleste Rohde & Schwarz vektorsignalgeneratorer som for øyeblikket er tilgjengelige.
Den nye R&S SMM100A vektorsignalgeneratoren er nå tilgjengelig.
