Kompakt oscilloskop med 1 million kurveformer per sekund

Det nye oscilloskopet hevdes av produsenten å være det mest kompakte lab-oscilloskopet for applikasjoner over flere domener. Eksempelvis, under kontroll av avanserte innvevde design, skal man kunne analysere hvordan funksjonelle enheter som strømforsyning, prosessorer og sensorer agerer i forhold til hverandre.

Skopet viser korrelasjon mellom tid-, frekvens-, protokoll- og logikkanalalyse på en måte «som ingen andre kan», heter det i pressemeldingen fra Rohde & Schwarz.

Gjennom de analoge inngangskanalene er det mulig å se signaler i tids- og frekvensdomenet samtidig, og hvis ønskelig, spektrogrammet. Nye funksjoner som «peak list», maks hold-detektorer og logaritmisk skjerm, skal gjøre frekvensanalyse enda mer effektivt.

En ny sonetrigger muliggjør grafisk separasjon av hendelser over tids- og frekvensområdet. Brukeren kan definere opp til åtte soner uansett form. Et triggersignal aktiveres når et signal enten krysser eller ikke krysser området. Dette skal gjøre det enklere å oppdage forstyrrelser i spektrum i forbindelse med EMI-feilfinning, eller til å separere lese/skrivesykler i lagringsmedia i tidsdomenet.

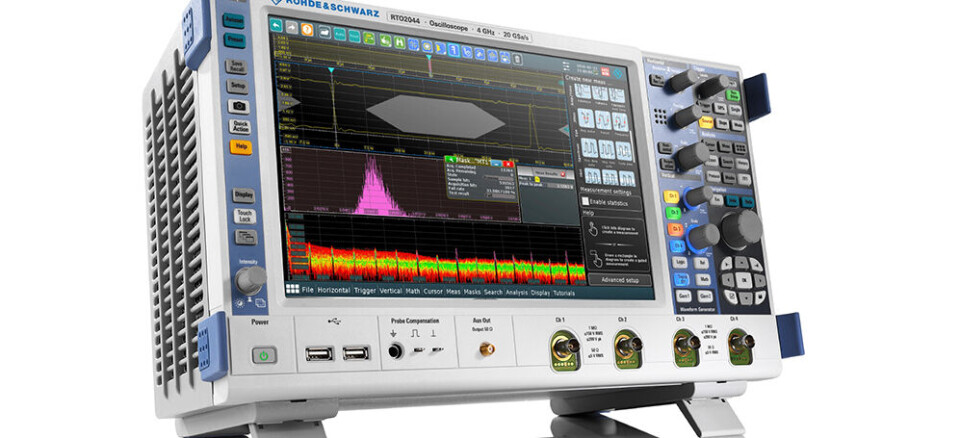

RTO2000 er det første oscilloskopet i denne klassen som tilbyr minne opp til 2 Gsample, som er en nyttig historikkfunksjon.

På ytelsessiden fremheves høydefinisjonsmodus (HD) som øker vertikal oppløsning opp til 16 bit.

Med 1 million kurveformer i sekundet skal skopet sette nye standard i denne klassen. Blant annet kan brukeren raskt finne sporadiske signalfeil.

Den kapasitive berøringsskjermen er på 12,1 tommer og støtter gester og har fargekodede kontrollsymboler.

Skopet kommer som en to- eller firekanals modell med båndbredder på 600 MHz, 1-, 2-, 3-, eller 4 GHz.
