Flere USB-baserte spektrumanalysatorer fra Tektronix

– Med nye RSA500A og 600A serier, samt en oppgradering av eksisterende RSA306 til RSA306B, tar Tektronix et langt steg inn i mellomklassen av spektrumanalysatorer. Alle er basert på USB 3.0 og PC med programvaren SignalVu, som er Tektronix sin plattform for alle disse modellene. SignalVu er også plattform for RF-messig bearbeiding av måledata fra MDO4000C Mixed Domain-oscilloskopene og de større 70000C- og D-serie oscilloskopene i den øvre enden av sortimentet, sier Svein Hermansen, daglig leder i Nortelco Electronics og distributør for Tektronix.

RF-design
I følge Tektronix er bruksområdene mange, men typisk er måling på RF-design som f.eks. spektrumhåndtering, installasjon og vedlikehold av trådløse sendere, EMI målinger, osv. RSA500A og RSA600A seriene dekker frekvensområder fra 9 kHz opp til 7,5 GHz med 40 MHz analysebåndbredde, dynamisk måleområde er fra -161 dBm/Hz gjennomsnitt vist støynivå, og opptil +30 dBm maksimalt inngangsnivå.

Mer ytelse
De nye USB-baserte spektrumanalysatorene bygger videre på 6,2 GHz RSA306-modellen som ble introdusert for et år siden, men med enda høyere ytelse og funksjonalitet i to nye prisgunstige innpakninger, heter det. De nye instrumentene tar USB-baserte spektrumanalysatorer et steg videre når det gjelder ytelse og leverer både modeller for laboratoriebenken og for mer krevende feltbruk. Det finnes også en komplett feltløsning bestående av felt spektrumanalysator og en kraftig batteridrevet PC-løsning basert på «tablet»-PC med programvare og funksjonstaster ferdig installert. BådeRSA500 og RSA600 kan leveres med tracking generator-opsjon med en intern kobling for utstyr-, kabel- og antennetesting.

Sammenlignet med tradisjonelle spektrumanalysatorer, skal de USB-baserte spektrumanalysatorer ha svært mye funksjonalitet og ytelse for pengene, til en pris som er 2/3 av sammenlignbare tradisjonelle benkinstrumenter. Via USB 3.0-tilkoblingen styres enhetene fra en fast-, bærbar- eller nettbrett type PC og en fullfunksjonell SignalVu PC programvare, som er inkludert i prisen for spektrumanalysatoren. Standardversjonen av SignalVu PC gir 17 målefunksjoner, sanntids DPX signalprosessering og en rekke applikasjonsspesifikke tilleggsmoduler for dypere analyse.

RSA500

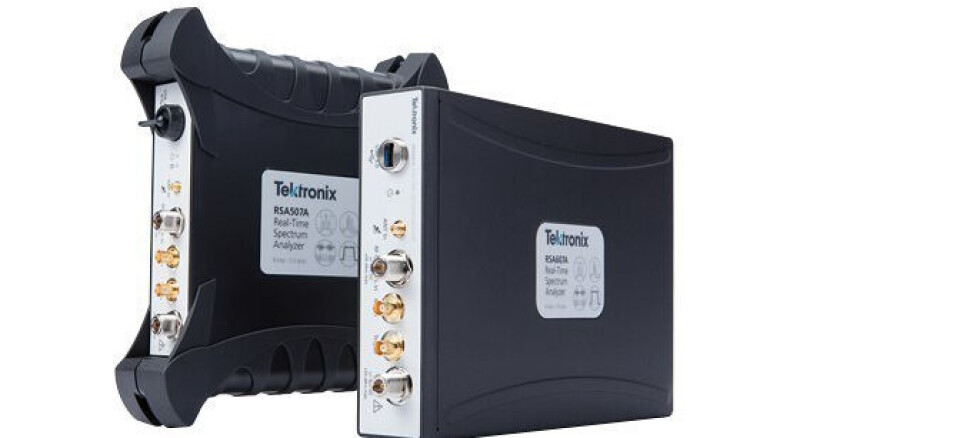

RSA500-serien portable spektrumanalysatorer gir laboratorieytelse til feltmålingene med hurtig og kostnadsbesparende spektrumshåndtering, interferensmåling og feilsøking i nettverk. Serien består av en 3 GHz RSA503A og en 7,5 GHz RSA507A. Disse batteridrevne instrumentene kvalifiserer til MIL-STD 28800 Class 2 for sjokk og vibrasjon og er spesifisert med IP52 for vanninntrengning.

Et antall funksjoner og ytelse forenkler måleoppsettene som bl.a. en GPS mottaker med lukket frekvensnøyaktighet opptil ±0,025 ppm og en tilgjengelig opsjon med tracking generator for kabel- og antennetesting med målinger som returtap og feildistanse (Distance to Fault). Som sanntids spektrumanalysator kan brukeren se svært kortvarige signaler og hurtig identifisere problemer i form av interferens eller andre årsaker.

RSA600
RSA600-serien består av en 3 GHz RSA603A og en 7,5 GHz RSA607A og med samme ytelse som de portable enhetene, men med tilkobling til strømnett og med benkmodell formfaktor. Disse analysatorene skal håndtere et bredt utvalg av designapplikasjoner, som testing på IoT (Internet of Things) moduler og komponenter med bruk av SignalVu-PC måleprogramvare for alt fra Bluetooth LE og Bluetooth EDR til WLAN standardtester via 802.11ac. Antenne og gain/loss testfunksjonalitet hjelper til med å få systemintegrasjonen hurtigere på plass.

SignalVu-PC oppdateringer
I forbindelse med lanseringen av de nye spektrumanalysatorene, har Signal Vu-PC fått et oppdatert brukergrensesnitt med nye opsjoner og funksjonalitet. Blant de nye funksjonene finner man utvidet støtte for signalklassifisering, kanalnavigering og kartfunksjon. Flytende lisenser er nå tilgjengelig så vel som node lisenser for å øke fleksibiliteten og utbredelsen betraktelig. Innsamling og avspilling av lange forløp er også tilgjengelig.

Ingeniører som ønsker å programmere sine instrumenter kan velge SignalVu-PC programmmeringsgrensesnitt eller bruke den medfølgende API’en (Application Programming Interface) med et sett av målefunksjoner og kommandoer for egenprogrammering. Sanntids prosesseringskapasitet sammen med anbefalt PC er opptil 1000 ganger raskere enn tilsvarende spektrumanalysatorene som finnes på markedet i dag, hevder produsenten.
